Descrizione del prodotto

TBS Tango 2 Lite Module Bay Add-On

Aftermarket mod per aggiungere un alloggiamento per moduli al vostro Tango 2 che si attacca sul retro del Tango 2 e si inserisce nella presa multipla del Tango 2.

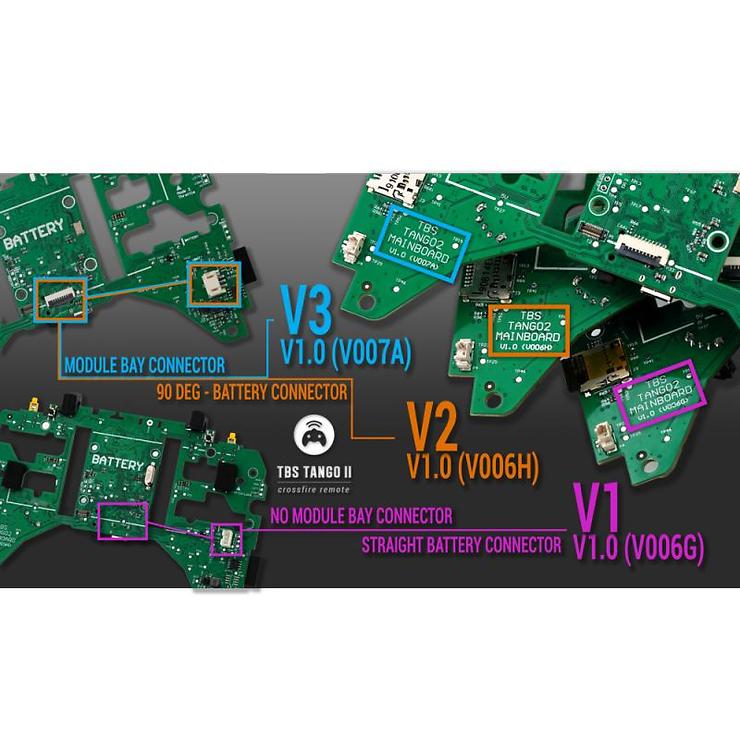

Attenzione: il lotto 1 del Tango 2 è stato spedito senza capacità di alloggiamento dei moduli. Si prega di assicurarsi di avere un connettore (mostrato nelle immagini sopra) prima di acquistare questo componente aggiuntivo. Sono disponibili PCB di aggiornamento (V3) per aggiungere questo al lotto 1 del Tango 2!

Quando aprirete il vostro Tango 2 in futuro, dovrete anche aprire il vano moduli e liberare il PCB flessibile dalla presa.

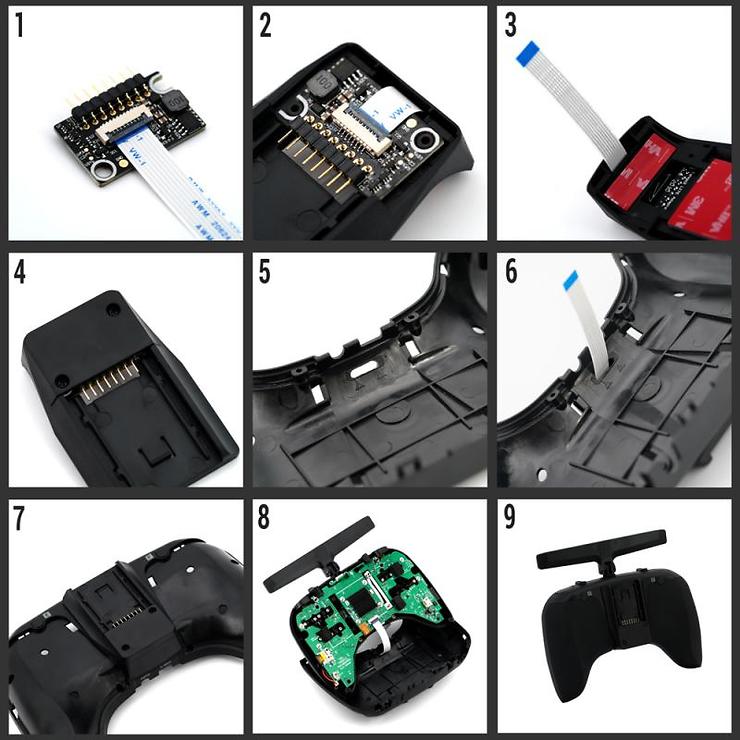

Installazione

1. Installare il cavo FPC sul circuito stampato.
2. Sollevare il chiavistello con il lato blu verso l'alto, far scorrere il cavo e bloccarlo.
3. Far passare il cavo attraverso il fondo e inserire il PCB nell'alloggiamento del modulo.
4. Capovolgere l'alloggiamento dei moduli per assicurarsi che tutto si adatti di conseguenza.
5. Chiudere la custodia con le 2 viti in dotazione.
6. Utilizzare un Dremel, un coltello o una punta per saldatura per tagliare un piccolo foro in base al contorno.
7. Far scorrere il PCB flessibile attraverso l'alloggiamento forato.
8. Pulire il retro e fissare con del nastro adesivo l'alloggiamento del modulo Tango 2 in posizione.
9. Installare il cavo FPC nella presa.
10. Chiudi il recinto di Tango2 e sei finito!

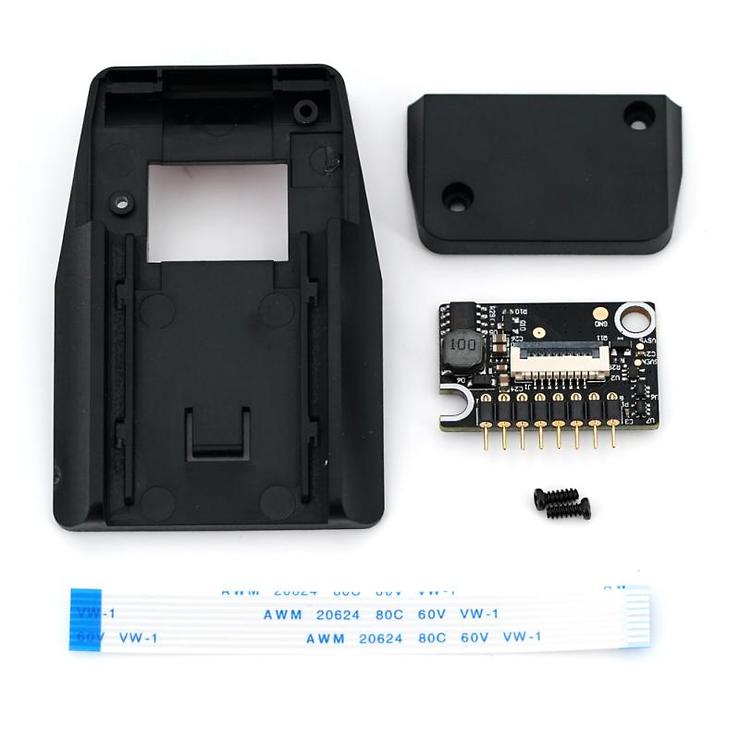

Contenuti

• TBS Tango 2 Modulo Bay Mod
