Controllore di volo Mateksys H743-WLITE

Descrizione del prodotto

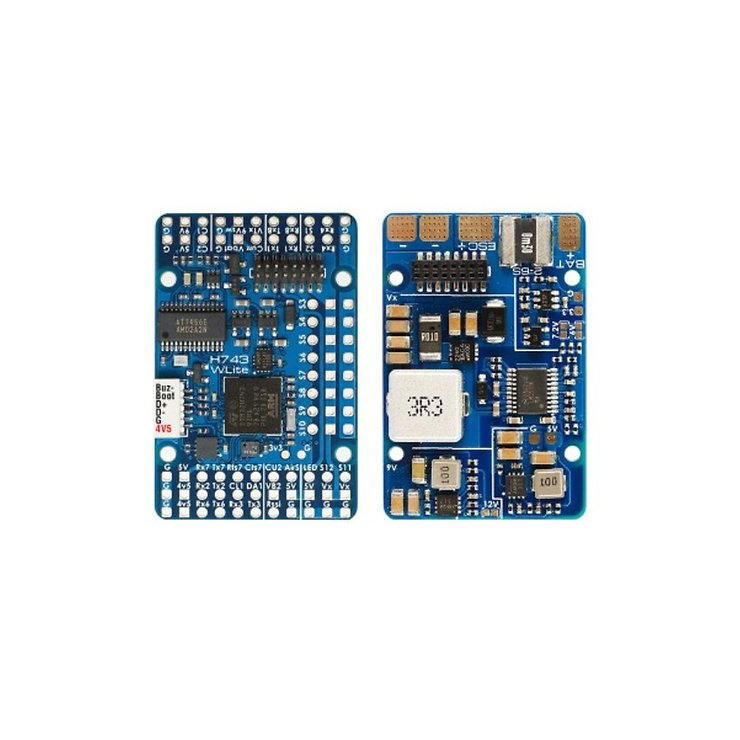

Controllore di volo Mateksys H743-WLITE

Il controller di volo H743-WLITE di Matek è dotato di OSD, barometro e 7 UARTS.

Specifiche tecniche

  • MCU: STM32H743VIH6, 480MHz, 512KB RAM, 2MB Flash
  • IMU: ICM42688-P
  • Baro: DPS310 (I2C2)
  • OSD: AT7456E
  • Blackbox: slot per scheda MicroSD (SDIO)
  • 7x Uarts (1,2,3,4,6,7,8) con inversione integrata.
  • 13 uscite PWM (12+LED)
  • 6x ADC (VBAT, corrente, RSSI, AirSpeed analogico, VB2, CU2)
  • 3x LED per FC STATUS (blu, rosso) e display 3,3V (rosso)
  • 2x I2C
  • 1 CAN
  • Estensore USB/Beep con Type-C (USB2.0)
  • Interruttore per due ingressi telecamera
  • 9V(12V) per interruttore di corrente VTX
  • Sensore di corrente ad alta precisione, gamma 220A
  • Divisore di tensione ADC VB2: 1K:20K
  • Divisore di tensione ADC AirSpeed: 20K:20K


Firmware FC

  • INAV: MATEKH743
  • ArduPilot: MATEKH743


PDB

  • Gamma di tensione in ingresso: 6,8~30V (2~6S LiPo)
  • 1x pad di alimentazione ESC
  • Divisore di tensione della batteria 1K:20K (scala 2100 in INAV, BATT_VOLT_MULT 21.0 in ArduPilot)
  • Sensore di corrente: 220A, 3,3V ADC (scala 150 in INAV, 66,7 A/V in ArduPilot)
  • Resistenza di rilevamento: 90A continui, 220A di picco


Uscita BEC 5V

  • Adatto per controllo di volo, ricevitore, OSD, fotocamera, cicalino, 2812 LED_Strip, cicalino, modulo GPS, AirSpeed
  • Corrente continua: 2 Ampere, Max.3A


Uscita BEC 9V /12V

  • Progettato per trasmettitore video, fotocamera, gimbal ecc.
  • Corrente continua: 2 Ampere, Max.3A
  • opzione 12V con ponticello
  • per un'uscita stabile a 9V/12V la tensione di ingresso deve essere > tensione di uscita +1V


Uscita BEC Vx

  • Progettata per i servi
  • Tensione regolabile, 5V standard, 6V o 7,2V tramite ponticello
  • Corrente continua: 8 Ampere, Max. 10A
  • Per un'uscita Vx stabile, la tensione di ingresso deve essere > tensione Vx +1V

Uscita BEC 3,3V

  • Progettata per il modulo Baro/Compass e per periferiche esterne da 3,3V
  • Regolatore lineare
  • Corrente continua: 200mA

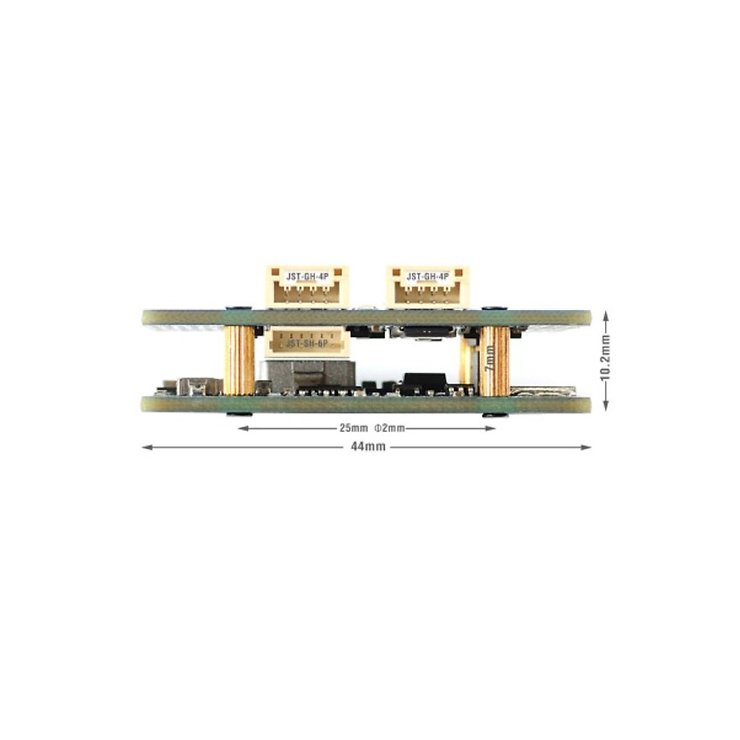

Dimensioni fisiche

  • Montaggio: 25 x 25 mm, Φ2 mm
  • Dimensioni: 44 x 29 x 14,5 mm
  • Peso: 22 g con adattatore USB/buzzer
Volume di consegna
  • 1x H743-WLITE
  • 1x USB(Typ-C)/Beep (Passiver Summer) Extender
  • 1x 20cm JST-SH-6P auf JST-SH-6P Kabel für USB Extender.
  • 2x 20cm JST-GH-4P auf JST-GH-4P Kabel für CAN & I2C Anschluss
  • 1x Rubycon ZLH 35V 470uF Kondensator
  • Dupont 2.54 Pins (Die Platine wird ungelötet geliefert)
Numero d'ordine MAT-H743-WLITE
EAN 4260691179096
Produttore Matek Systems
