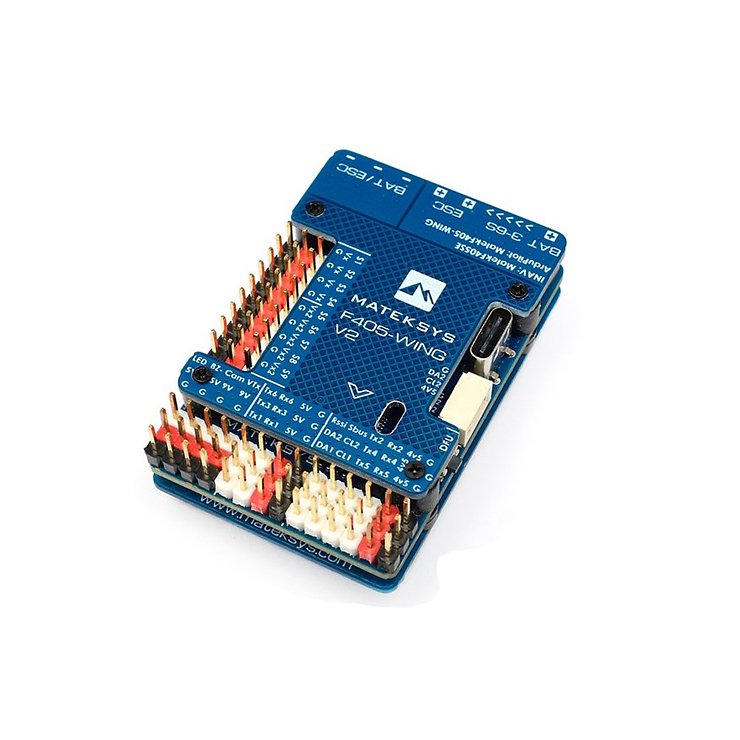

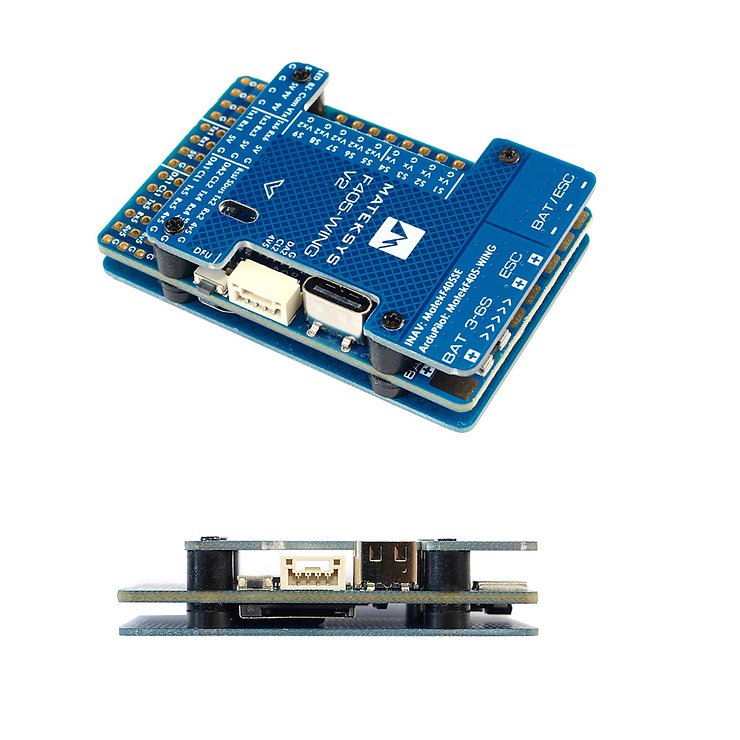

Controllore di volo Mateksys F405 WING V2

Controllore di volo Mateksys F405 WING V2

Descrizione del prodotto

Il controller di volo Matek F405 WING V2 è dotato di un barometro DPS310, un OSD AT7456E, 6 UART e un'uscita USB Type-C. Perfetto per le vostre esigenze di controllo del volo!

Specifiche tecniche

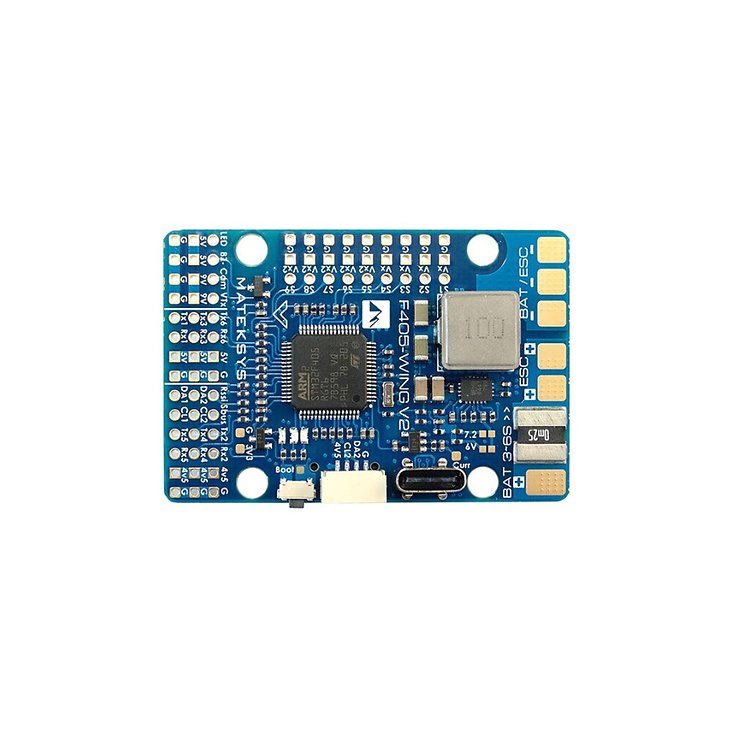

• MCU: STM32F405RGT6, 168MHz, 1MB Flash
• IMU: ICM42688-P
• Barometro: DPS310
• OSD: AT7456E

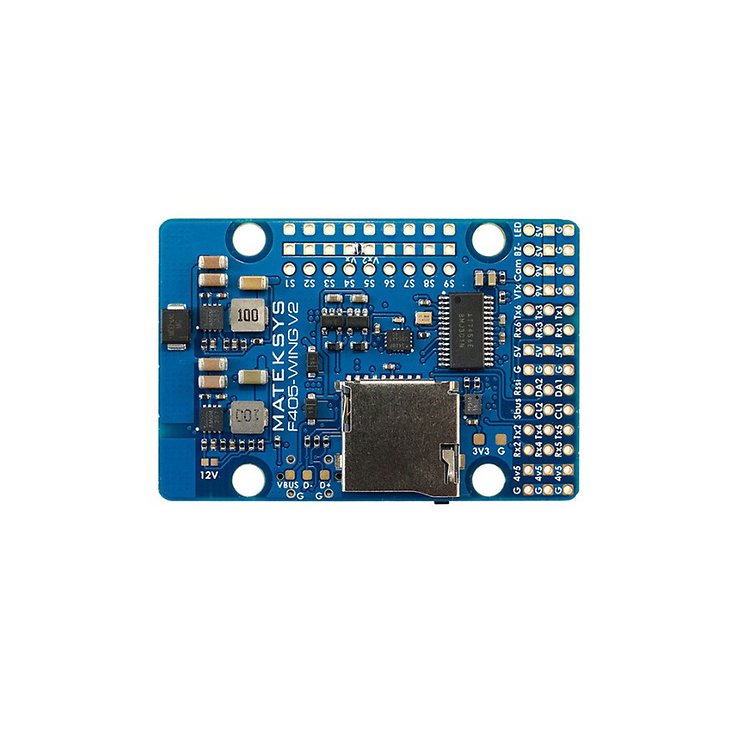

• Blackbox: slot per scheda MicroSD
• 6x UART, 1x opzione Softserial_Tx (INAV)
• 10 uscite PWM
• 2x I2C
• 3x ADC (VBAT, corrente, RSSI)
• Inverter integrato per ingresso SBUS
• USB Tipo-C (USB2.0)
• Supporta Ardupilot: MatekF405-Wing e INAV: MATEKF405SE
• Montaggio: 30,5x30,5mm
• Dimensioni: 54x36x13mm
• Peso: 25g

PDB (scheda di distribuzione dell'alimentazione)

• Intervallo di tensione in ingresso: 9~30V (3~6S LiPo) con protezione TVS
• Sensore di corrente: 220A, 3,3V ADC (scala INAV 150, ArduPilot 66,7A/V)
• Resistenza di rilevamento: 100A continui, 220A di picco
• Divisore di tensione della batteria 1K:10K (scala 1100 in INAV, BATT_VOLT_MULT 11.0 in ArduPilot)

Uscita BEC 5V

• Progettato per controllore di volo, ricevitore, OSD, telecamera, buzzer, 2812 LED_Strip, buzzer, modulo GPS, AirSpeed
• Corrente continua: 2 Ampere

Uscita BEC 9V / 12V

• Progettato per trasmettitore video, telecamera, gimbal, ecc.
• Corrente continua: 2 Ampere
• opzione 12V con ponticello
• per un'uscita stabile a 9V/12V, la tensione di ingresso deve essere superiore a quella di uscita (+1V)

Uscita BEC Vx

• Progettato per i servi
• Tensione regolabile, 5 V di default, 6 V o 7,2 V in opzione
• Corrente continua: 5 Ampere, 6A di picco
• per un'uscita Vx stabile, la tensione di ingresso deve essere > tensione Vx +1V

Uscita BEC 3,3V

• Progettata per periferiche esterne a 3,3 V
• Regolatore lineare
• Corrente continua: 200mA
