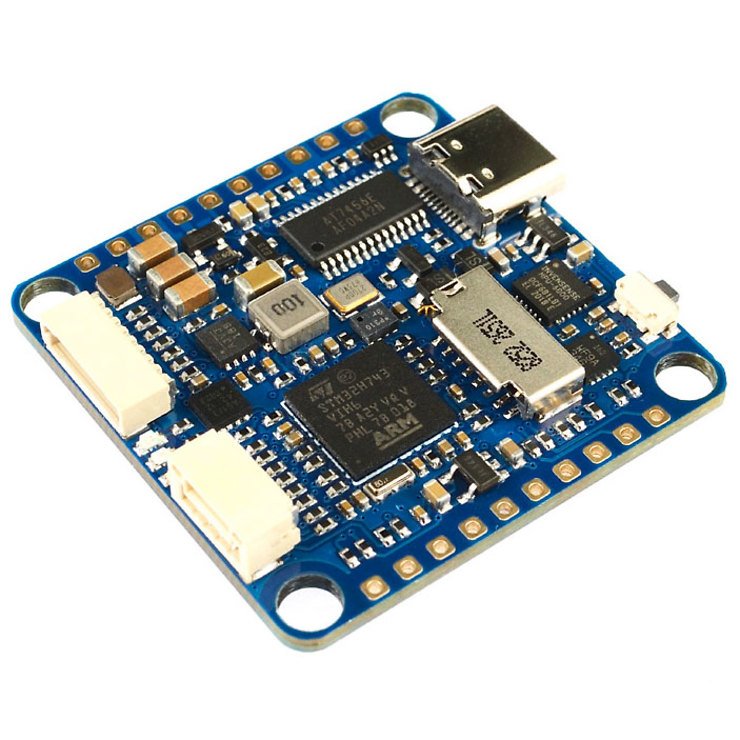

Matek Flight Controller H743-SLIM Wing FC

Matek Flight Controller H743-SLIM Wing FC

Descrizione del prodotto

Matek Flight Controller H743-SLIM Wing FC

Dati tecnici

• Montaggio: 30,5 x 30,5 mm, diametro 4 mm con gommini di 3 mm di diametro
• Dimensioni: 36 x 36 x 5 mm
• Peso: 7g
• MCU: STM32H743VIH6, 480MHz , 1MB RAM, 2MB Flash
• IMU: MPU6000 (SPI1) & ICM20602 (SPI4)
• Baro: Infineon DPS310 (I2C2)
• OSD: AT7456E (SPI2)
• Scatola nera: presa per scheda MicroSD (SDIO)
• 7x Uart (1,2,3,4,6,7,8) con inversione incorporata.
• 13x uscite PWM (incl. pad "LED")
• 2x I2C
• 1x CAN
• 6x ADC (VBAT, Corrente, RSSI, Analog AirSpeed, Vbat2, Cur2)
• 3x LED per FC STATUS (blu, rosso) e display 3.3V (rosso)
• 1x SPI3 breakout
• USB Tipo-C (USB2.0)
• 1x connettore JST-SH1.0_8pin (Vbat/G/Curr/Rx8/S1/S1/S2/S3/S4)
• 1x connettore JST-GH1.25_4pin (5V/CAN-H/CAN-L/G)
• Interruttore per due ingressi della telecamera
• Interruttore ON/OFF filtrato 5V/Vbat
• DJI FPV OSD è supportato da qualsiasi sostituto UART
• Ingresso Vbat: 6~36V (2~8S LiPo)
• BEC: 5V 2A continua. (Max.3A)
• LDO 3.3V: massimo 200mA
• Nessun sensore di corrente installato
• Il pad ADC Vbat2 supporta max. 69V (divisore di tensione: 1K:20K)
• Alimentazione statica: 200mA@5V con Betaflight, 150mA@5V con ArduPilot
• Supporto Firmware FC: ArduPilot(ChiBiOS): MATEKH743 | BetaFlug: MATEKH743 | INAV: MATEKH743 (sarà presto supportato)

Contenuto

• H743-SLIM
• 6x anelli in silicone M4 su M3
• 1x cavo JST-SH1.0_8pin, 5cm
• 2x connettori JST-SH1.0_8pin
• 1x cavo da JST-GH-4P a JST-GH-4P per porta CAN, 20cm
