Description du produit

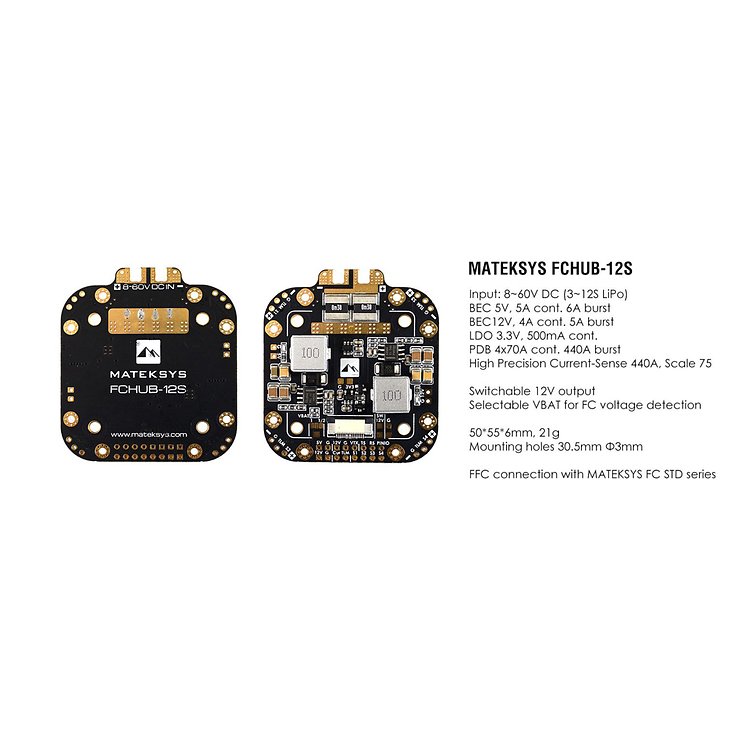

Matek FCHUB-12S avec Curr 440A 5V et 12V

PDB

• Plage de tension d'entrée : 8~60V (3~12S LiPo)
• 4x70A cont, 4x110A Burst
• 4x ESC puissance / signal / pads de télémétrie
• Capteur de courant : 440A, 3,3V ADC, échelle 75
• 2x affichages LED pour 5V, 12V

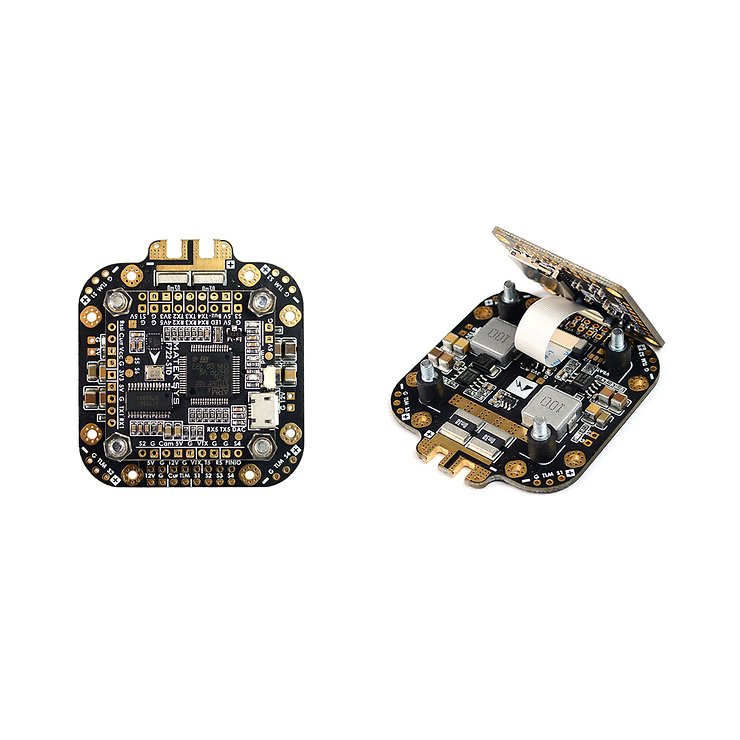

Connexion FFC

• Compatible avec MATEKSYS FC F405-STD, F722-STD
• VTX : signal d'émetteur vidéo
• T5 & R5 : TX5 et RX5 de F405-STD/F722-STD

Sortie BEC 5V (pad 5V)

• Tension : 5,0 +/- 0,1VDC
• Courant continu 5 Ampères, Max.6A
• Tolérant les courts-circuits (2 secondes)
• Protection contre les surintensités et auto-récupération

Sortie BEC 12V (pad 12V)

• Tension : 12,0 +/- 0,2VDC (tension d'entrée >=12V)
• Courant continu 4 Ampères, Max.5A
• Tension d'entrée <12V, tension de sortie = tension d'entrée
• Il y aura probablement un signal sonore dans l'inducteur BEC12V lorsque la tension d'entrée est inférieure à 12V
• Tolérant les courts-circuits (2 secondes)
• Protection contre les surintensités et auto-récupération

Sortie 12V commutable (SW12V pad)

• 12V ON/OFF peut être commuté via PINIO
• peut être utilisé pour fournir des VTX, des LED, etc.

Sortie BEC 3,3V

• Régulateur linéaire
• Courant continu : 500mA

Dimensions et poids

• Montage : 30,5 x 30,5 mm, Φ3mm
• Dimensions : 55 x 50 x 6 mm
• Poids : 21g
