Descripción del producto

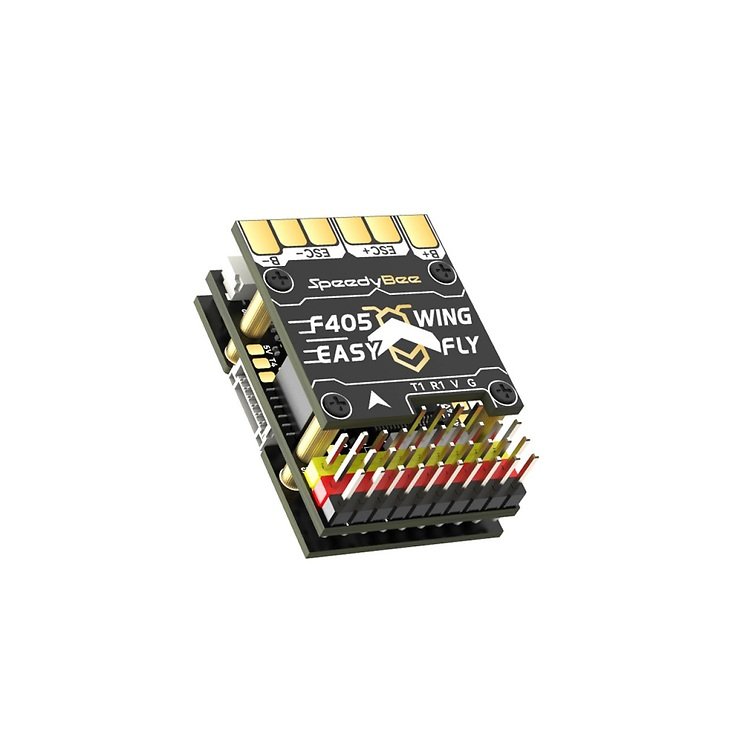

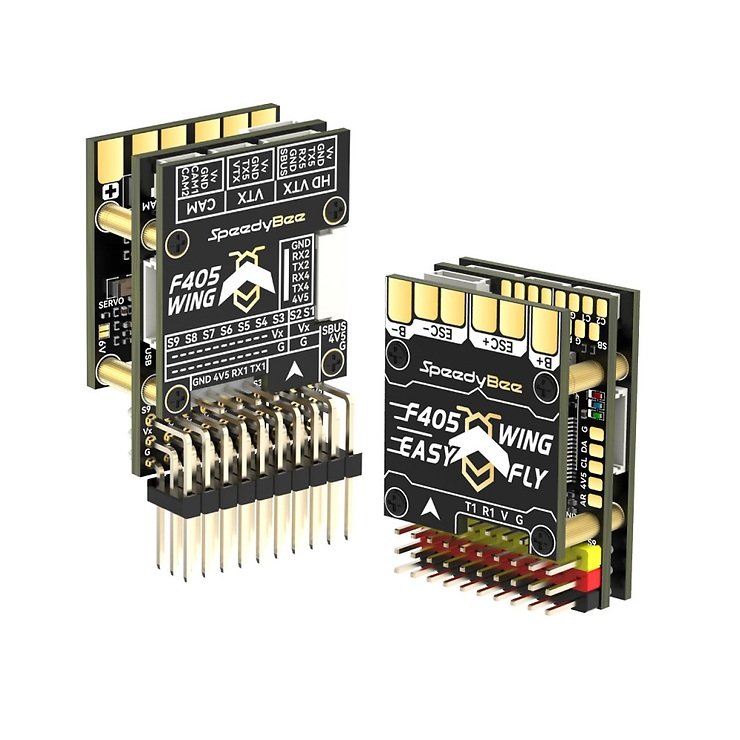

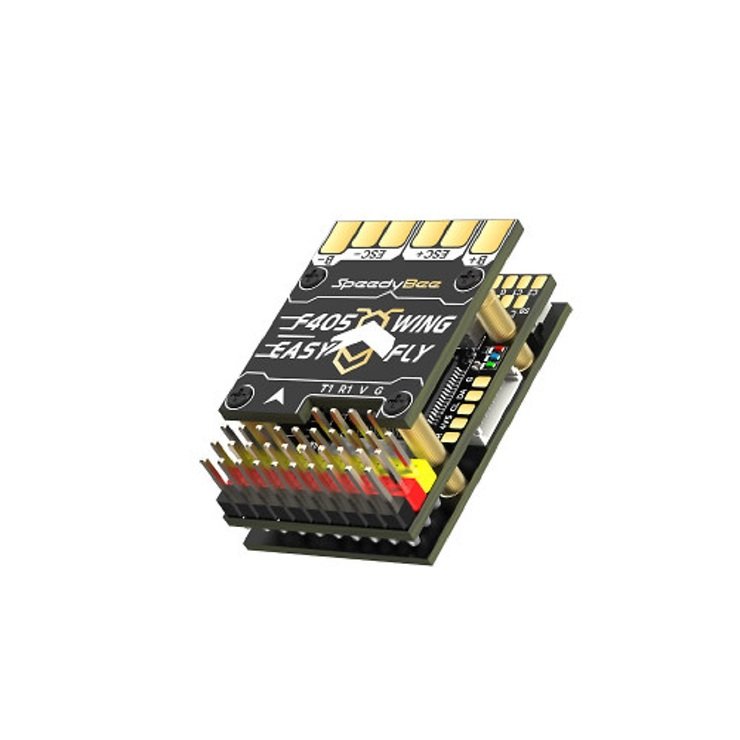

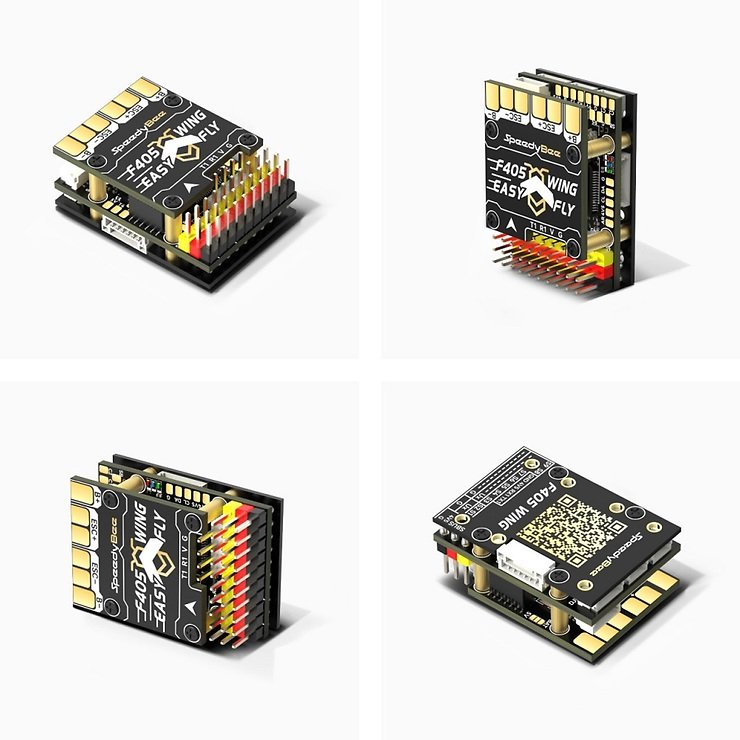

Controlador de Vuelo FPV de Ala Fija SpeedyBee F405 WING MINI

El sistema SpeedyBee F405 WING MINI es una solución de última generación para las exigentes necesidades de los entusiastas de FPV y UAV. Combina tecnología avanzada y características fáciles de usar en un paquete compacto y potente. Este sistema proporciona una plataforma óptima para aquellos que buscan mejorar su experiencia de vuelo y maximizar el control y la calidad de grabación de sus aeronaves. Con varias opciones de configuración y una construcción robusta, el sistema SpeedyBee F405 WING MINI es ideal para una variedad de aplicaciones y listo para llevar sus proyectos de vuelo al siguiente nivel.

Especificaciones

Placa FC SpeedyBee F405 WING MINI

Nombre del producto: SpeedyBee F405 WING MINI FC Board

MCU: STM32F405, 168MHz, 1MB Flash

IMU (Giroscopio y Acelerómetro): ICM-42688-P

Barómetro: SPL006-001

Chip OSD: AT7456E

Blackbox: Ranura para tarjeta MicroSD

UART: 6 juegos (USART1, USART2, USART3, UART4, UART5, UART6 - especialmente para la telemetría inalámbrica de la placa)

I2C: 1x (para magnetómetro, sensor de velocidad digital)

ADC: 4x (VBAT, corriente, RSSI analógico, AirSpeed analógico)

PWM: 12x (9x pin headers + 2x solder pads + 1x "LED" pad)

Receptor ELRS/CRSF: compatible, conectado a UART1

SBUS: Inversor integrado para entrada SBUS (UART2-RX)

LED: 3x LEDs para FC STATUS (azul, verde) y 3.3V display (rojo)

RSSI analógico: Soportado, etiquetado como "RS

Conmutación de cámara analógica doble: por defecto en la entrada de vídeo de la cámara 1 (C1), posibilidad de conmutación entre C1 y C2

Firmware FC compatible: INAV: SpeedyBeeF405WING (estándar), ArduPilot: SpeedyBeeF405WING

Peso: 5.6g

SpeedyBee F405 WING MINI Placa PDB

Nombre del producto: SpeedyBee F405 WING MINI PDB Board

Rango de voltaje de entrada: 726V (26S LiPo)

Sensor de voltaje de la batería: Conexión a la placa FC VBAT

Sensor de corriente de la batería: 80A continua, 150A pico

Diodo de protección TVS: Sí

Salida FC BEC: 5.2V +/- 0.1V DC, 2A continuo, 3A pico

VTX y fuente de alimentación de la cámara: VTX interfaz de alimentación Vv ofrece dos opciones: alimentación directa de la batería o integrado BEC 5V

Salida servo BEC: 5V +/- 0,1V CC, 4A continua, 5A pico, voltaje ajustable

Peso: 5,5g

SpeedyBee F405 WING MINI Extensor USB inalámbrico

Nombre del producto: SpeedyBee F405 WING MINI Wireless USB Extender

Configuración inalámbrica: Soporta INAV y ArduPilot, modo BLE, modo Wi-Fi (AP) y (STA)

Tipo de puerto USB: Tipo-C

Zumbador: Zumbador activo de 5V

Peso: 3.2g

Estos componentes del sistema SpeedyBee F405 WING MINI proporcionan una solución avanzada para controlar y monitorizar plataformas FPV y UAV, con una gran variedad de opciones de personalización y un diseño robusto para mejorar el rendimiento y la fiabilidad.

Alcance de la entrega	1x F405 WING MINI PDB-Board 1x F405 WING MINI FC-Board 1x F405 WING MINI Wireless USB Extender 1x F405 WING MINI Custom-Install Schildplatine 1x F405 WING MINI Standard-Install Schildplatine 1x 90-Grad-Pin-Header (3x10) 3x Gerade-Pin-Header (1x10) 5x M2 x 6,5 Kupfer-Abstandshalter 10x M2x3,5 Kleiner Kopf-Kreuzschraube 1x Weißer gerader Pin-Header (1x4) 5x M2x3+ Kupfer-Abstandshalter 1x 35V 470uF Low ESR-Kondensator 1x 8pin-SH1.0mm Wireless USB Extender Kabel (150mm) 1x 4pin-SH1.0mm Analog VTX-Kabel (300mm) 1x 6pin-SH1.0mm GPS-Modulkabel ohne Anschluss am anderen Ende (250mm) 1x 6pin-SH1.0mm Digital VTX-Kabel (300mm) 1x 4pin-SH1.0mm zu 3pin-JST1.25mm FPV Cam Kabel (300mm) 1x 4pin Dupont Einzelkopf-Kabel (150mm)
Número de orden	RUN-SB-F405WING-MINI
EAN	4262453761334
Fabricante	Speedy Bee
