Descripción del producto

DJI y la Junta receptora de FatShark 2.0

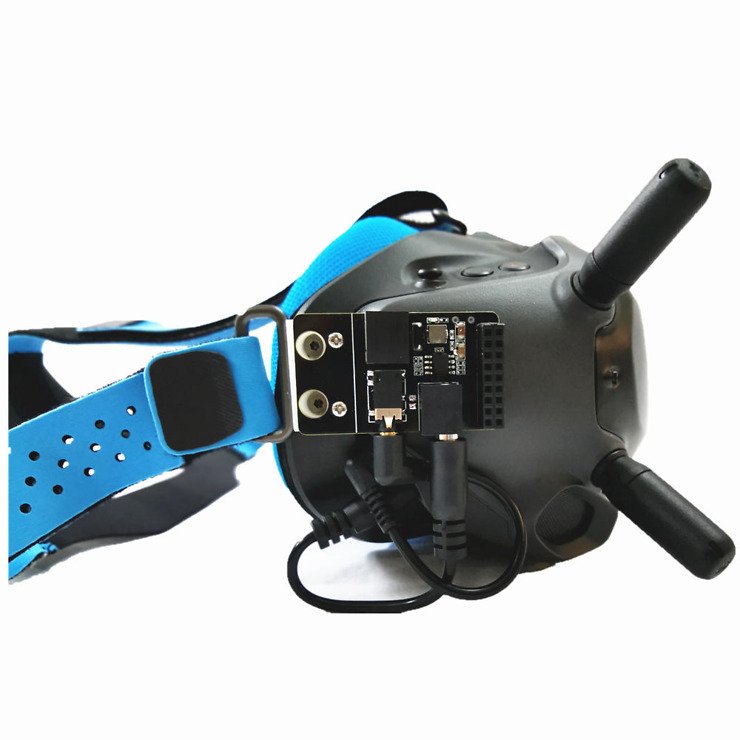

El sistema de transmisión de imágenes digitales y la percepción visual de las gafas FPV de DJI son la evolución de la industria del FPV. Al mismo tiempo, el sistema analógico de FPV representado por Fat Shark también tiene una gran cuota de mercado y sus fans. El diseño del 5.8G RX PORT 2.0 se fija al tornillo de la cinta de las gafas de DJI y puede instalarse completamente en el lateral de las gafas de DJI, de modo que se puede utilizar un sistema receptor de interfaz FatShark o de varios sistemas de terceros de interfaz FatShark 5.8G para transmitir señales de vídeo y audio a la pantalla de alta calidad de las gafas DJI FPV para su visualización o grabación.

Compacto y ligero, el 5.8G RX PORT 2.0 es versátil y atraerá a las personas que poseen equipos de vuelo FPV tanto analógicos como digitales. Obtén la máxima versatilidad de tus gafas de DJI FPV. Este adaptador de módulo receptor FatShark se ajusta en el lateral de las gafas FPV DJI Digital y permite utilizar módulos receptores de vídeo analógicos de terceros! Es compatible con módulos de construcción idéntica a FatShark, pero no es un producto de FatShark. La placa se conecta al conector de entrada de 3,5 mm de las gafas, que a su vez transmite señales de vídeo y audio desde el receptor analógico externo a la pantalla de alta calidad de las gafas DJI FPV. O incluso grabar las imágenes analógicas con el nuevo firmware del DJI. Este adaptador compacto y asequible es fácil de instalar y no anulará su garantía!

Especificaciones técnicas

5.8G RX Receptor Adaptador 2.0
Dimensión: 48 * 28 * 12mm
Peso: 10g (sin cable de extensión)
Entrada de energía: 2S-4S (DC5.5 * 2.1)
Voltaje interno: 5V 3A (con salida de pad)
Salida de energía: 2S-4S (DC5.5 * 2.1)
Entrada de señal: conector estándar del receptor Fat Shark Compatible con receptores de terceros: Reaxacc Furious, etc. Salida de señal: Audio/Video estándar

Contenido
1x Tarjeta adaptadora del módulo receptor analógico
1x Placa de montaje y tornillos 1x Cable A/V
1x Cable de alimentación

Si la imagen analógica se mantiene negra, puedes reducir el zoom al 80% en los ajustes y luego volver al 100%. Entonces el problema debe ser resuelto.
Puedes descargar la montura para el receptor de vídeo FatShark DJI 2.0 en Thingiverse.
Si no tiene una impresora 3D puede pedirnos la impresión por un precio.
https://www.thingiverse.com/thing:4073212

Número de orden	BAN-RB20-FATDJI
EAN	4260449989045
Fabricante	URUAV
Produktsicherheit	Hersteller: E-Mail: Verantwortliche Person: meilon GmbH Konrad Zuse Ring 31 53424 Remagen Deutschland E-Mail: support@meilon.de Tel.: +49 (0)2642 / 40 52 88 0

Nov 2020

Gerd Staudenmaier

Das Board ist im Lieferzustand nur bedingt einsetzbar, da ein eingestecktes Empfängermodul mechanisch nur mit dem Stecker fixiert ist. Man braucht also zusätzlich unbedingt ein Gehäuse oder eine sonstige mechanische Sicherung für den Empfänger nebst Antennen. Die meisten Gehäusevorlagen z.B. aus Thingiverse sind leider nur für das Vorgängermodell geeignet, so dass man letztendlich selber konstruieren muss. Es gibt jedoch auch Kritik am Modul selbst. Dieses hat in der neuen Version einen Ein-/Aus Schalter spendiert bekommen, der leider ziemlich überflüssig ist, da er nur sowohl die Stromversorgung des Moduls als auch der DJI-Brille zusammen schaltet. Dasselbe kann ich auch durch Ausstecken des Akkus erreichen. Für diese Schaltleistung ist er zudem auch noch unterdimensioniert und eingebaut in ein Gehäuse ist der Schaltknauf zu klein um vernünftig bedient werden zu können. Was ich dagegen vermisse ist ein Schalter, der nur die Stromversorgung des Moduls mit angestecktem Empfänger unterbrechen würde. Das wäre zum Strom sparen sinnvoll, wenn man gerade ein Modell mit DJI-System verwendet und würde ein Umstecken der Stromversorgung ersparen. Ich habe jedenfalls den eingebauten sinnbefreiten Schalter ausgelötet und mit einer Lötbrücke ersetzt.

Apr 2021

Matthias Schöne

Das mit gelieferte 4polige Klinkenkabel oder die Steckverbindung sind nicht das beste. Mit nem Tausch des Kabels und einer lotverbind am Board kann es aber benutzt werden.
