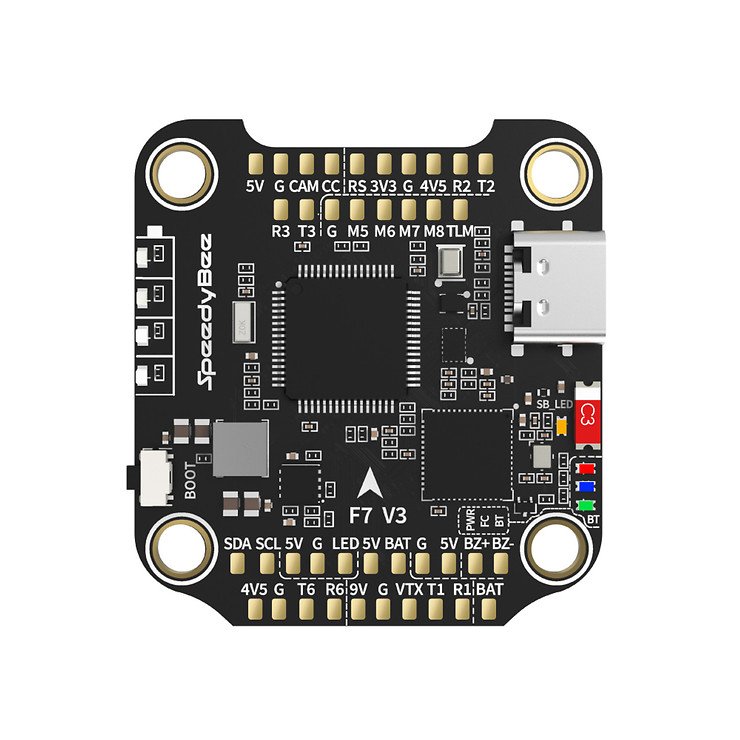

SpeedyBee F7 V3 FPV Flight Controller

SpeedyBee F7 V3 FPV Flight Controller

Produktbeschreibung

SpeedyBee F7 V3 FPV Flight Controller

Der SpeedyBee F7 V3 Flight Controller ist ein F722 FC mit einem BMP280 Barometer, OSD, 500MB Memory Blackbox, einem eingebauten FC LiPo Monitoring System und vielen weiteren Features. Ausgestattet mit lötfreien Anschlussmöglichkeiten ist dieser FC die perfekte Ergänzung für Ihren FPV-Bau.

Eigenschaften

• 500MB Onboard Blackbox Flash-Speicher
• 8 Motorausgänge perfekt für X8 Cinelifter
• 30.5 x 30.5mm Einbaumuster
• FC LiPo Überwachungssystem
• Eingebautes Barometer
• 4 LED-Stecker
• F722 FC
• Buzzer

Spezifikationen

• Stromausgang:
• 1) 10 Gruppen von 5V-Ausgängen, drei +5V-Pads und 1 BZ+-Pad (für den Buzzer) auf der Vorderseite, und 6 +5V-Ausgänge in den Anschlüssen auf der Unterseite. Die Gesamtstrombelastung beträgt 2A.
• 2) 2 Gruppen von 9V-Ausgängen, ein +9V-Pad auf der Vorderseite und das andere in einem Anschluss auf der Unterseite. Die Gesamtstrombelastung beträgt 4A.
• 3) Unterstützt. Geeignet für Empfänger und GPS-Modul, auch wenn der FC über den USB-Anschluss mit Strom versorgt wird. Bis zu 1A Strombelastung Unterstützt. Entwickelt für Empfänger mit 3,3V-Eingang. Bis zu 500mA Strombelastung.
• WiFi-Unterstützung, für Datenübertragung, z.B. Firmware-Flashing und Blackbox-Analyse.
• I2C: Unterstützt. SDA & SCL Pads auf der Vorderseite. Verwendet für Magnetometer, Sonar, etc.
• Unterstützt Flugregler-Firmware: BetaFlight (Standard), EMUFlight, INAV

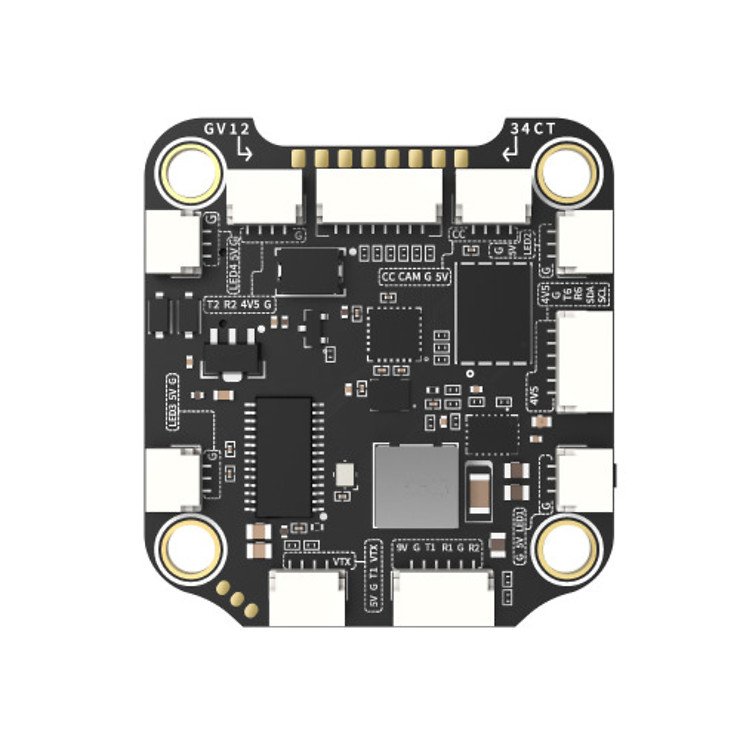

• ESC-Signal M1 - M4 auf der Unterseite und M5-M8 auf der Vorderseite.
• LED: Wird für WS2812 LED verwendet, die von der Betaflight-Firmware gesteuert werden.
• UART: 5 Sätze (UART1, UART2, UART3, UART4, UART6)
• DJI Air Unit Stecker: Ein vollständiger DJI Air Unit JST-Steckplatz an Bord
• BLE-Unterstützung, wird für die Konfiguration des Flight Controllers verwendet
• Buzzer: BZ+ und BZ- Pad werden für 5V-Buzzer verwendet
• Befestigung: 30,5x30,5mm, 4mm Lochgröße
• Abmessungen: 41(L) x 38(B) x 8.1(H)mm
• OSD: BetaFlight OSD mit AT7456E Chip
• BlackBox: 500MB Onboard-Datenflash
• BetaFlight Kamera Control Pad: Ja
• ESC Telemetrie: UART UART4 RX
• Energie-Eingang: 3S - 6S Lipo
• Ziel: SPEEDYBEEF7V3
• SmartPort: Unterstützt
• Baro: BMP280 (I2C)
• MCU: STM32F722
• Boot-Taste: Ja
• RSSI-Eingang: Ja
• IMU: BMI270
• USB: Typ-C
• Gewicht: 9G

Inhalt

• 1x SpeedyBee F7 V3 Flugregler
• 1 4-Pin SH1.0 auf SH1.0 Analog VTX Kabel 60mm - Gelb und Blau
• 1x 6-Pin SH1.0 GPS Modul Kabel ohne Stecker - 100mm
• 1 4-Pin SH1.0 auf 3+ 2-Pin JST1.25 FPV Kamerakabel - 30mm
• 1 4-Pin SH1.0 auf 3+ 2-Pin JST1.25 FPV Kamerakabel - 60mm
• 1 4-Pin SH1.0 auf 4-Pin JST1.25 FPV Kamerakabel - 60mm
• 1x 6-Pin SH1.0 GPS Modul Kabel mit Stecker
• 1 4-Pin SH1.0 Funkempfänger Kabel - 100mm
• 1x SH 1.0mm 8-Pin Kabel -30mm
• 5x M3 8mm Silikondurchführungstüllen
• 1x DJI 6-Pin Kabel - 80mm
