Mateksys F405 VTOL FC Flight Controller

Produktbeschreibung

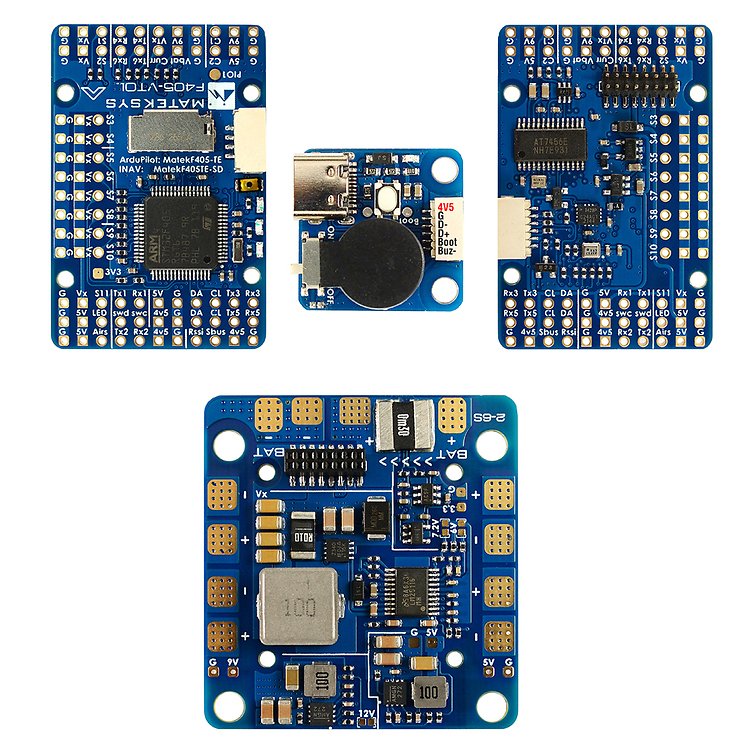

Mateksys F405 VTOL FC Flight Controller

Der F405-VTOL Flight Controller von Matek ist ein vielseitiger, voll ausgestatteter FC, der mehrere Motoren und Servos steuern kann. Besonders nützlich bei VTOL-Modellen, die Servos zum Kippen der Motoren bei Starts und Landungen verwenden. Enthält 6 UARTs, integrierte PDB, Barometer, OSD und mehr.

FC-Spezifikationen

MCU: STM32F405RGT6, 168MHz , 1MB Flash
IMU: ICM42688-P
Baro: SPL06-001
OSD: AT7456E
Blackbox: MicroSD-Kartensteckplatz
6x UARTs, 1x Softserial_Tx Option (INAV)
12x PWM Ausgänge
1x I2C
4x ADC (VBAT, Strom, RSSI, Fluggeschwindigkeit)
1x Ersatz-PINIO
USB/Beep Extender mit Typ-C (USB2.0)
Eingebauter Inverter auf UART2-RX für SBUS-Eingang
Umschaltbarer Dual-Kamera-Eingang

FC-Firmware

ArduPilot: MatekF405-TE
INAV: MATEKF405TE_SD (INAV 5.0 oder neuere Version)

PDB

Eingangsspannungsbereich: 6.8~30V (2~6S LiPo)
Sense-Widerstand: 100A kontinuierlich, 220A Spitze
5x ESC Power Pads, insgesamt 100A kontinuierlich
Unterstützt eine Dauerlast von bis zu 100A auf dem ESC-Pad in der Nähe des Stromsensor-Widerstands
Unterstützt eine Dauerlast von bis zu 30A und eine Spitzenlast von 50A auf jedem ESC-Pad des Quadcopters
Akku-Spannungsteiler 1K:20K (Skala 2100 in INAV, BATT_VOLT_MULT 21.0 in ArduPilot)
Stromsenor: 220A, 3.3V ADC (Skala 150 in INAV, 66.7 A/V in ArduPilot)

BEC 5V Ausgang

Ausgelegt für Flugsteuerung, Empfänger, OSD, Kamera, Summer, 2812 LED_Strip, Summer, GPS-Modul, AirSpeed
Kontinuierlicher Strom: 2 Ampere

BEC 9V /12V Ausgang

Entwickelt für Video-Sender, Kamera, Gimbal etc.
Kontinuierlicher Strom: 2 Ampere
12V Option mit Jumper Pad
für einen stabilen 9V/12V Ausgang sollte die Eingangsspannung > Ausgangsspannung +1V sein

BEC Vx-Ausgang

Entwickelt für Servos
Spannung einstellbar, 5V Standard, 6V oder 7.2V über Jumper
Dauerstrom: 8 Ampere, 10A Peak
für einen stabilen Vx-Ausgang sollte die Eingangsspannung > Vx-Spannung +1V sein

BEC 3,3V Ausgang

Ausgelegt für Baro/Kompass-Modul und externe 3,3V-Peripheriegeräte
Linearer Regulator
Kontinuierlicher Strom: 200mA

Physikalisch

Einbau: 25 x 25mm-Φ2mm, 35 x 35mm- Φ4mm
Abmessungen: 45 x 42 x 15mm
Gewicht: 25g mit USB-/Summer-Adapter

Inhalt

1x F405-VTOL
1x USB(Typ-C)/Beep (Passiver Buzzer) Extender + 20cm JST-SH-6P zu JST-SH-6P Kabel für USB Extender.
1x 20cm JST-GH-4P auf JST-GH-4P Kabel für den I2C Anschluss
1x Rubycon ZLH 35V 470uF Kondensator
Dupont 2.54 Pins (Platine wird ungelötet geliefert)
