Produktbeschreibung

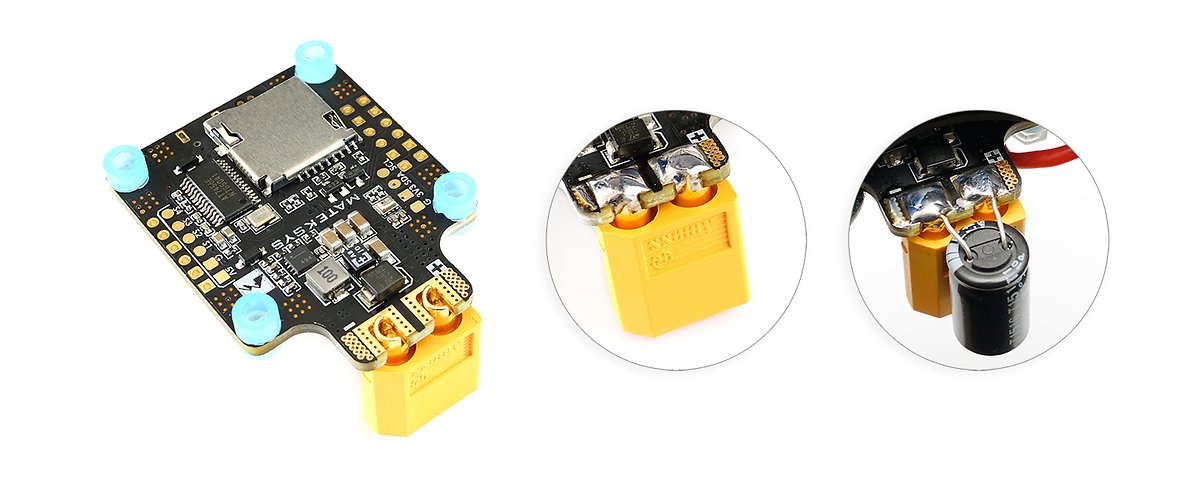

Der neue AIO F4 Flight Controller von Matek, jetzt mit integrierten Betaflight OSD. Diese Flugsteuerungsplatine ist leicht (nur 10 g) und kann aufgrund ihrer standardmäßigen Befestigungslöcher von 30,5 x 30,5 mm problemlos in jede Drohne passen.

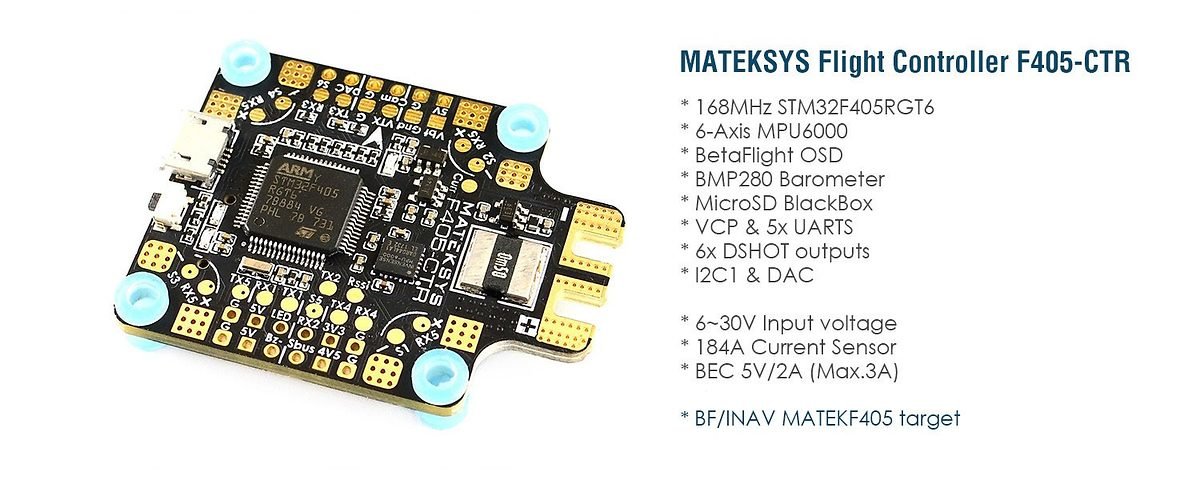

Technische Daten FC

• MCU: 168 MHz STM32F405
• IMU: MPU6000 Beschleunigungsmesser / Kreisel (SPI)
• Baro: BMP280 (I2C)
• OSD: BetaFlight OSD mit AT7456E-Chip
• Blackbox: MicroSD-Kartensteckplatz (SD / SDHC)
• VCP, UART1, UART2, UART3, UART4, UART5
• Eingebauter Wechselrichter für SBUS-Eingang (UART2-RX)
• PPM / UART freigegeben: UART2-RX
• SoftSerial auf TX2, S5 oder S6 optional
• Kamerasteuerung auf S6 oder DAC optional
• Smartaudio & Tramp VTX-Protokoll unterstützt
• WS2812 LED-Streifen: Ja
• Beeper: Ja
• RSSI: Ja

Technische Daten PDB

• Eingang: 6 ~ 30 V (3 ~ 6 S LiPo) mit TVS-Schutz
• PDB: 4 x 30 A (max. 4 x 46 A), 6 Schichten * 2 Unzen Kupferplatine
• BEC: 5V 2A Fortsetzung (Max.3A)
• LDO 3.3V: Max.300mA für Spektrum RX
• Stromsensor 184A (Skala 179)
• Batteriespannungssensor: 1:10 (Maßstab 110)

• 3x LEDs für FC STATUS (blau, rot) und 3,3V Anzeige (rot)
• 6x PWM / DShot-Ausgänge ohne Konflikt
• 5x UARTs
• 1x Gruppe von G / S1 / S2 / S3 / S4-Pads für 4in1 ESC-Signal / GND
• 4x Paar Eckpads für ESC-Signal / GND-Verbindungen (DSHOT-kompatibel)
• 1x Paar I2C1-Pads
• 1x Seitentaste für den BOOT (DFU) -Modus
• 36x46mm Platine mit 30,5mm Befestigungslöchern
• Gewicht: 10 g

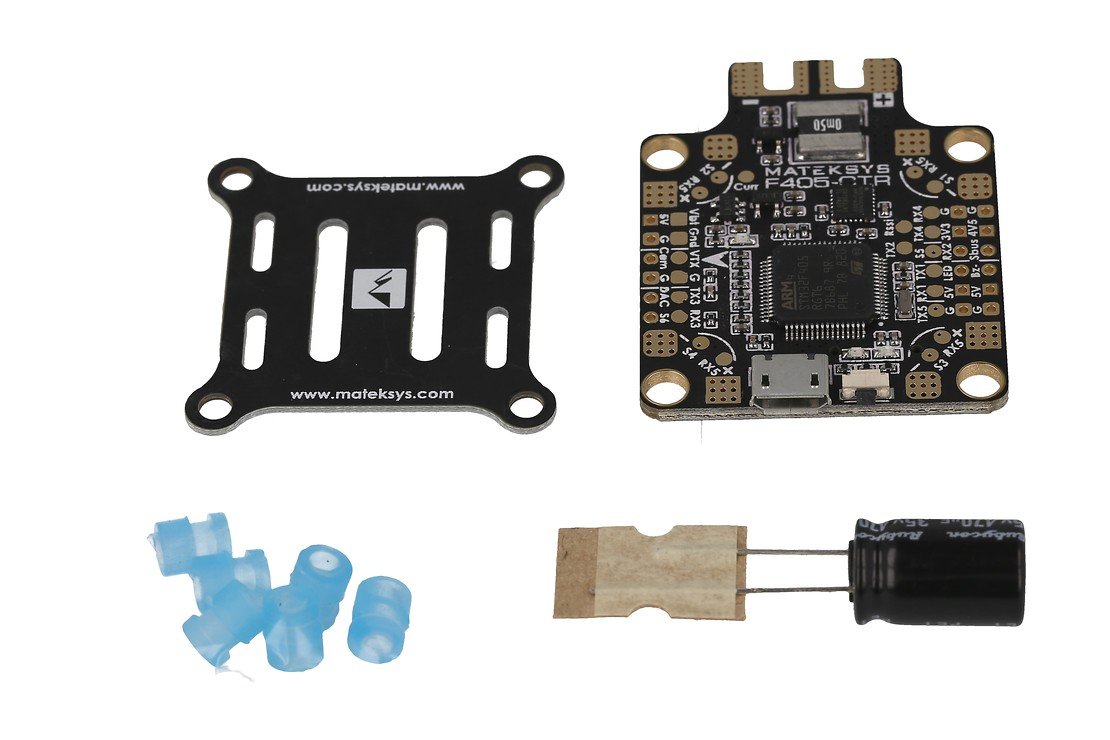

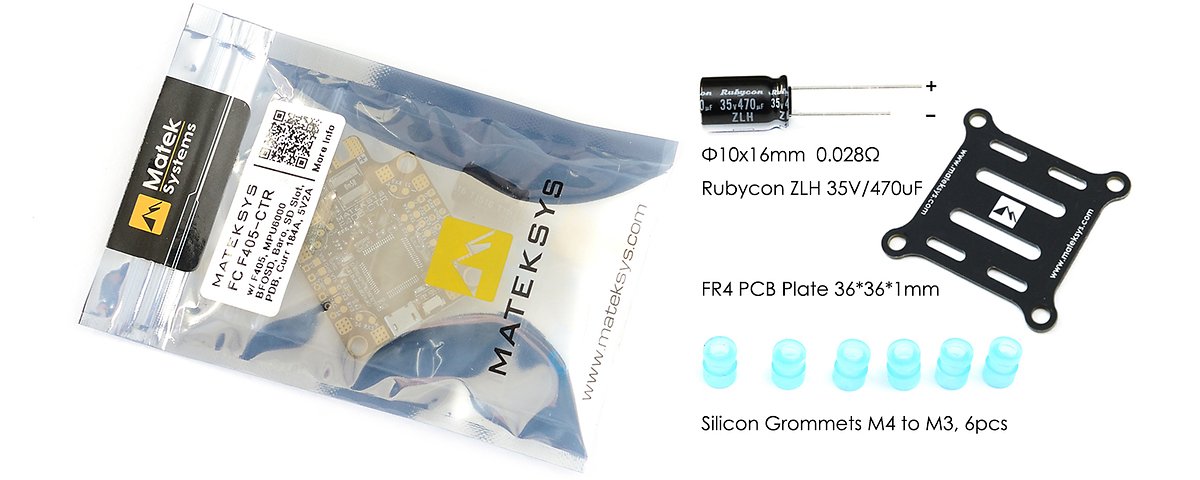

Lieferumfang

• 1 x Mateksys FC F405-CTR
• 1 x Rubycon ZLH 35V / 470uF (niedriger ESR)
• 6 x Silikontüllen M4 bis M3
• 1 x FR4-Leiterplatte 36 x 36 x 1 mm

Benötigt

• 1 x Micro SD-Karte (bis zu 4 GB)
