Matek PDB-XT60 mit BEC 5V und 12V

Produktbeschreibung

Matek PDB-XT60 mit BEC 5V und 12V

Der PDB-XT60 wurde entwickelt, um die höchstmögliche Leistung und Zuverlässigkeit auf einer 36 x 50 mm- und 4-Lagen-Leiterplatte zu bieten. Er verteilt die Leistung von einem LiPo-Pack auf 6 ESCs und stellt synchronisierte und geregelte DC 5V-Ausgänge und linear geregelte zur Verfügung. DC 12V zur Stromversorgung von Kameras, Servos, RC-Empfängern, Flugsteuerungen, Videosendern, LEDs usw. Er bietet eine XT60-Buchse zum bequemen Anschließen des LiPo-Packs.

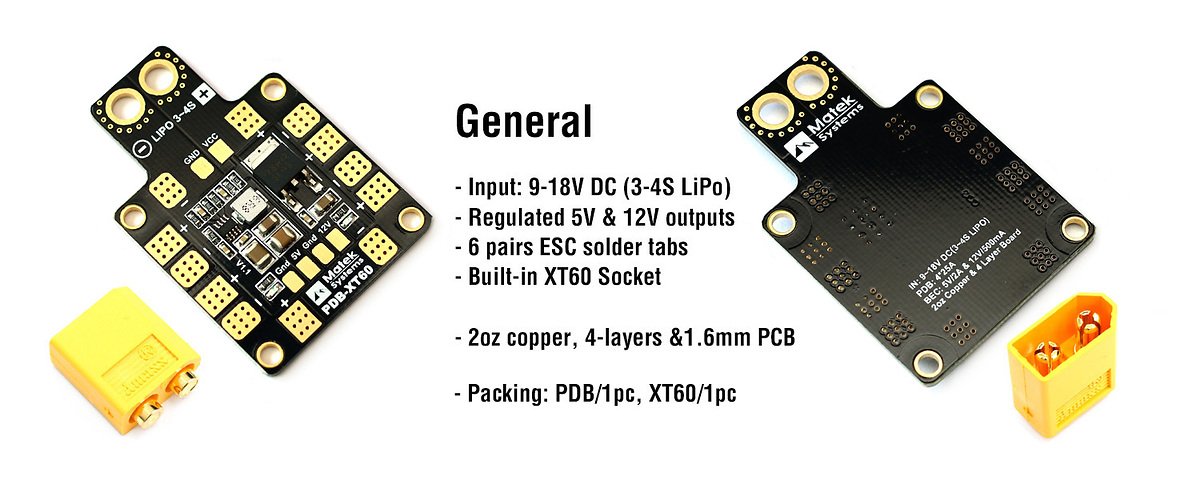

Features
2 Unzen Kupfer, 4-Lagen & 1,6 mm PCB.

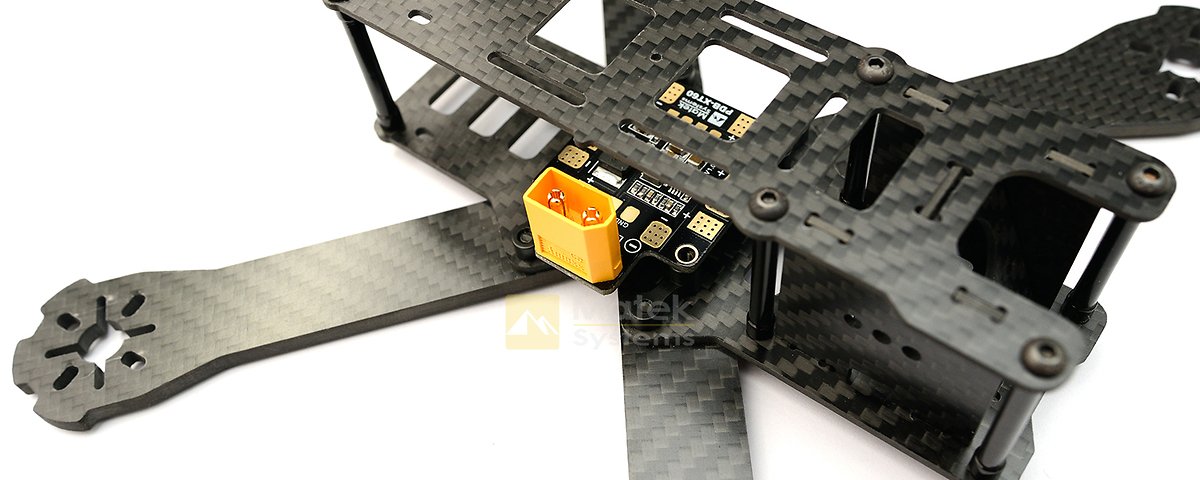

Eingebauter XT60-Sockel

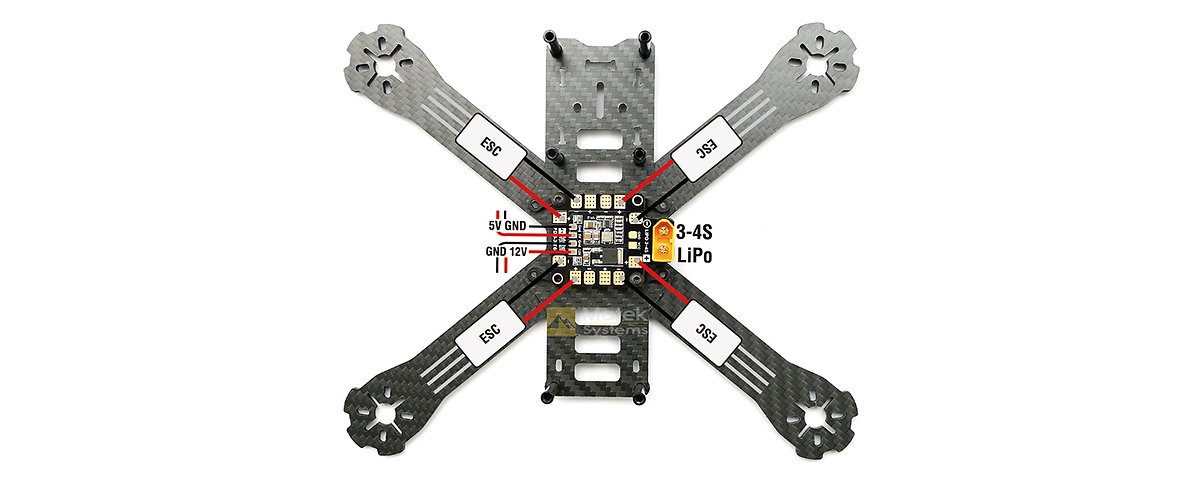

Insgesamt 6 Paar ESC-Lötfahnen sind für H- oder X-Rahmen geeignet
5V und 12V Ausgangs-LED-Anzeigen und kurzschlusstolerant

Technische Daten

- Eingangsspannungsbereich (3S-4S LiPo-Betrieb): 9 - 18V DC
- Geregelte 5V und 12V Ausgänge
- LED-Betriebsanzeigen (5V- und 12V-Ausgänge)

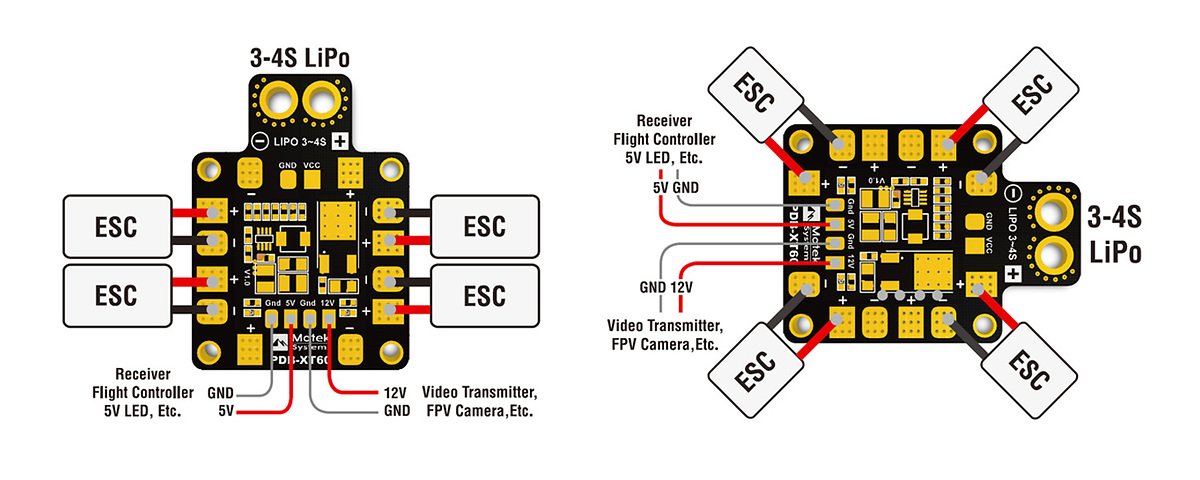

- 6 ESC-Ausgänge und 1 Paar VCC / GND-Pads

ESC-Ausgänge:
- Dauerstrom: 25A * 4 oder 15A * 6
- Spitzenstrom (10 Sekunden / Minute): 30 A * 4 oder 20 A * 6

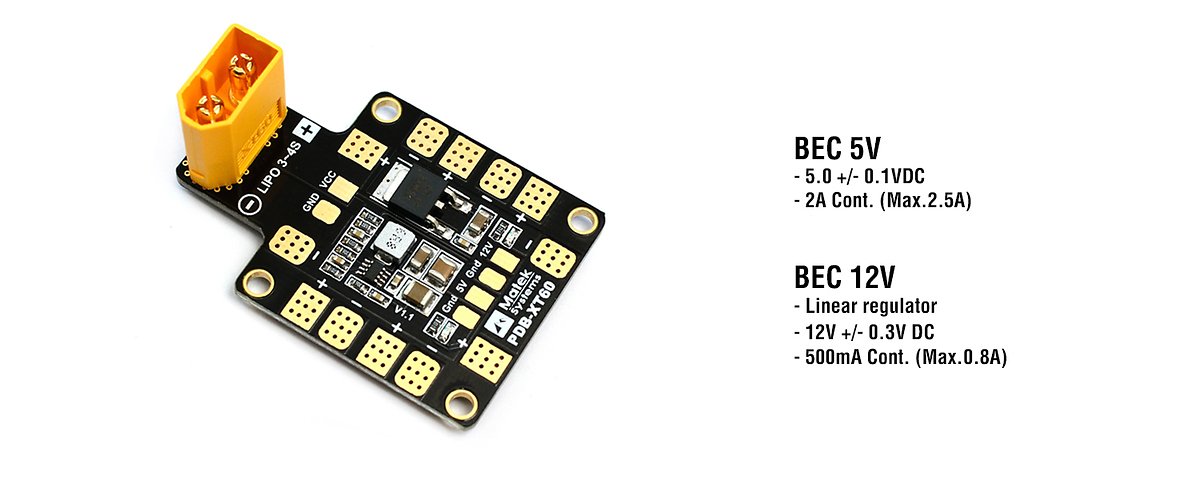

BEC 5V Ausgang:
- Entwickelt für RC-Empfänger, Flugsteuerungen, OSD und Servos.
- DC / DC-Synchron-Abwärtsregler.
- Spannung: 5,0 +/- 0,1 VDC
- Dauerstrom: 2 Ampere (max. 2,5 A, 10 s / Minute)
- Ausgangswelligkeit: 40 mV (VIn = 16 V, VOut = 5 V bei 2 A Last)
- Kurzschlusstoleranz (5 Sekunden / Minute)

BEC 12V Ausgang:
- Entwickelt für Video-TX- oder FPV-Kameras mit Linearregler.
- Die Batterie sollte 4S LiPo (13 ~ 18V DC) sein
- Spannung: 12,0 +/- 0,3 VDC
- Dauerstrom: 500 mA (max. 0,8 A, 5 s / Minute)
- Kurzschlusstolerant (2 Sekunden / Minute)

BEC 12V @ 3S LiPo
- Ausgangsspannung = 3S LiPo-Spannung -1V
Physisch:

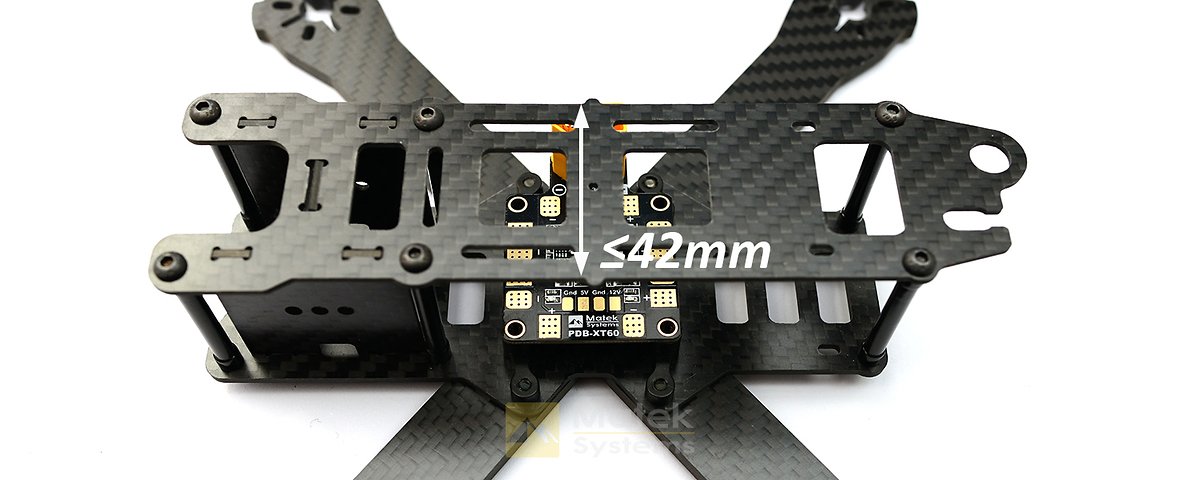

- Abmessungen: 36 x 50 x 4 mm (ohne XT60)
- Befestigung: 30,5 x 30,5 mm, Φ3 mm

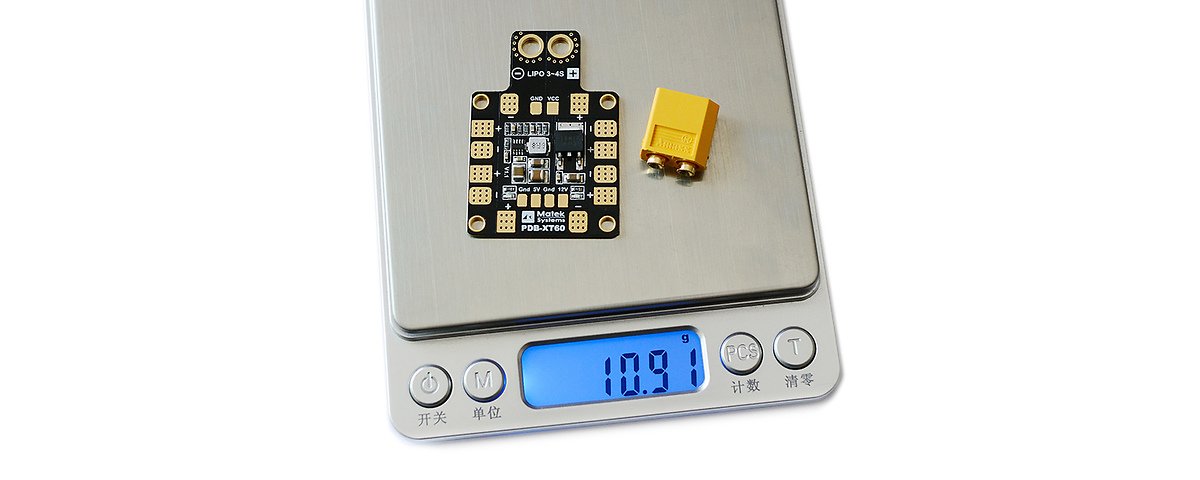

- Gewicht: 7,5 g (ohne XT60), 11 g (mit XT60)

Bestellnummer MAT-PDB-XT60-NEW
EAN 4260449987133
Hersteller Matek Systems
