Matek Flight Controller F405-WSE

Matek Flight Controller F405-WSE

FC-Spezifikationen

• MCU: 168MHz STM32F405RGT6 1MB Flash
• IMU: MPU6000 (SPI1)
• Baro: DPS310 (I2C1)
• OSD: AT7456E (SPI2)
• Blackbox: MicroSD-Sockel (SPI3)
• VCP & 6x UARTs,
• 1x Softserial_Tx Option (TX2 Pad, INAV)
• 10x PWM-Ausgänge (S1~S9, LED)
• 2x I2C
• 3x ADC (Spannung, Strom, RSSI)
• 3x LEDs für FC STATUS (Blau, Grün) und 3,3V-Anzeige (Rot)
• Eingebauter Inverter auf UART2-RX für SBUS-Eingang
• PPM/UART gemeinsam genutzt: UART2-RX
• 1x SH1.0_6pin Anschluss (4V5/G/TX4/RX4/DA2/CL2) für GPS/Kompass
• 1x SH1.0_6pin Anschluss für externen USB und Buzzer
• DJI FPV OSD: beliebiger Ersatz UART
• FrskyOSD: beliebiger Ersatz-UART

Stromversorgung

• 6~30V DC IN (2~6S LiPo)
• 132A hochpräzise Strommessung (Skala 250)
• PDB/Strommesswiderstand: 60A kontinuierlich, 132A Burst.
• BEC 5V 2A für FC & Peripheriegeräte
• BEC Vx 5A für Servos, 5V/ 6V Option
• BEC 8V 1,5A für VTX und Kamera
• LDO 3,3V 200mA
• Akku-Spannungssensor: 1k:10k

FC-Firmware

• INAV Ziel: MATEKF405SE
• ArduPilot hwdef: MATEKF405WING

• Abmessungen: 44 x 29 x 10 mm
• Befestigung: 25 x 25mm, Φ2mm
• Gewicht: 20g mit Bodenplatte und USB/Summer-Adapter

Inhalt
1x FC F405-WSE
1x USB(Typ-C)/Buzzer (Aktiv)-Adapter
1x Bodenplatte, 44 x 29mm
2x JST-SH-6P auf JST-SH-6P Kabel, 20cm
5x Abstandshalter aus Messing, M2*4mm
10x Schrauben, M2*3.5mm

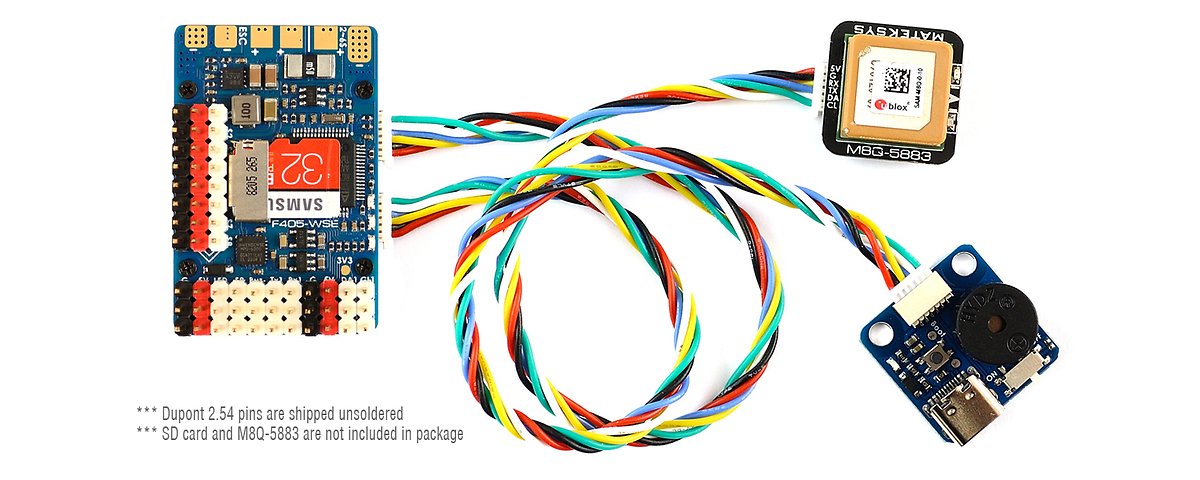

Dupont 2.54 Pins (Platine wird unausgelötet geliefert)
