Matek F765 Wing Flight Controller

Der Artikel ist nicht mehr erhältlich.
  • 65,90 € *

Matek F765 Wing Flight Controller

Produktbeschreibung

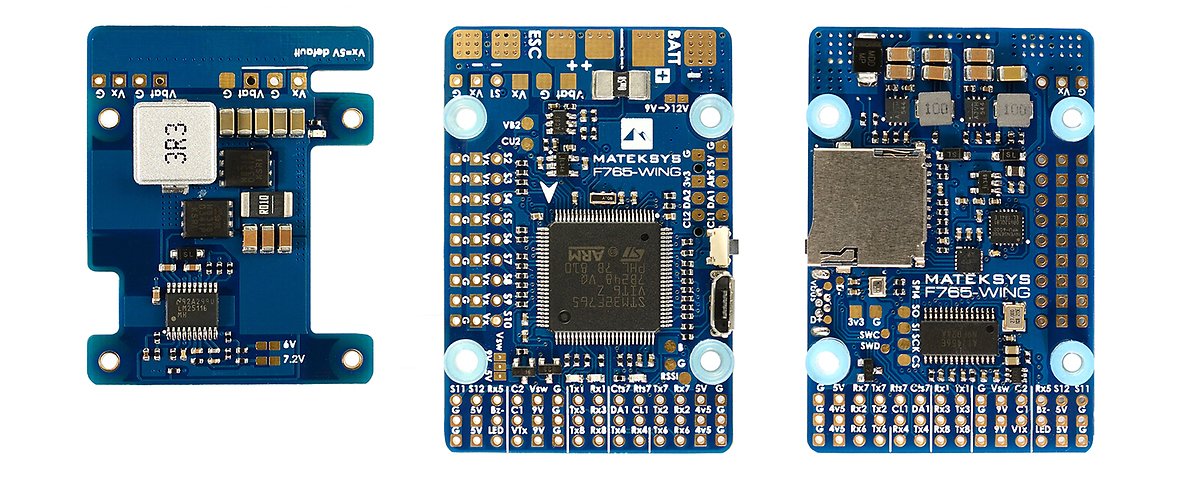

Matek F765 Wing Flight Controller

FC-Spezifikationen

  • MCU: STM32F765VIT6, 216MHz, 512KB RAM, 2MB Flash
  • IMU: MPU6000 (SPI1) & ICM20602 (SPI3)
  • Baro: BMP280 (I2C2)
  • OSD: AT7456E (SPI2)
  • Blackbox: MicroSD-Kartensteckplatz (SDIO)
  • 7x Uarts (1,2,3,4,6,7,8) mit integrierter Invertierung.
  • 1x Softserial1_Tx (INAV)
  • 12x PWM-Ausgänge (S1~S10 unterstützt Dshot)
  • 6x ADC (VBAT, Strom, RSSI, Analog AirSpeed, VB2, CU2)
  • 3x LEDs für FC STATUS (blau, rot) und 3,3V Anzeige (rot)
  • 2x I2C
  • 1x SPI4 Ausbruch
  • Umschaltbare Dual-Kamera-Eingänge
  • Umschaltbar 5V/9V(12V) für Kamera/VTX
  • Hochpräzise Stromabtastung
  • ADC VB2 Spannungsteiler: 1K:10K
  • ADC AirSpeed Spannungsteiler: 10K:10K:10K
  • TR/SA VTX-Steuerung: Ja
  • WS2812 Led Strip : Ja
  • Piepser: Ja
  • RSSI: Ja
  • Analoger Luftgeschwindigkeitssensor: Ja
  • Digitaler Luftgeschwindigkeitssensor: Ja
  • FC Firmware

INAV-Ziel: MATEKF765
ArduPilot(ChiBiOS) Ziel: MATEKF765-FLÜGEL
PDB

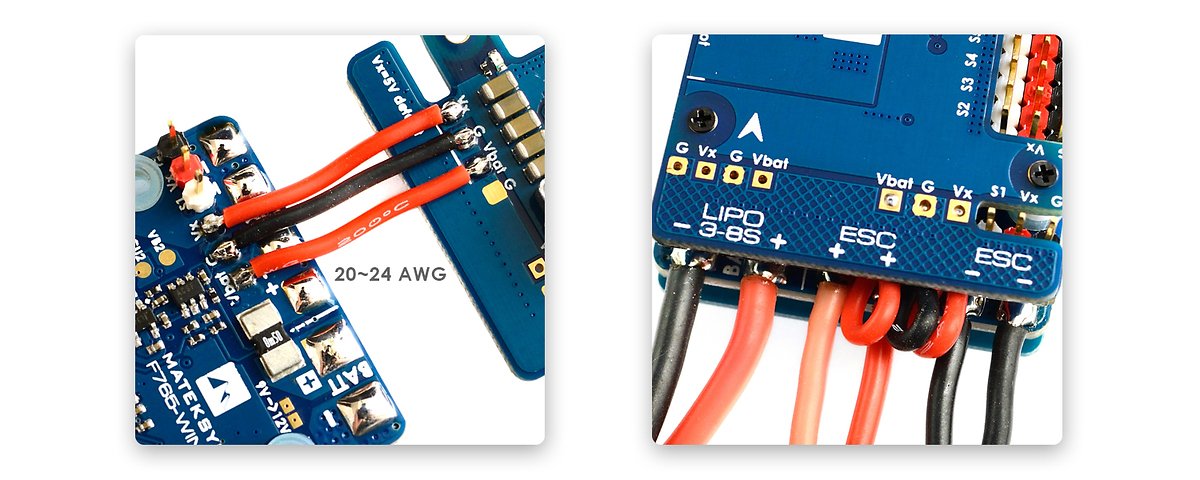

Eingangsspannungsbereich: 9~36V (3~6S LiPo) mit/TVS-Schutz
2x ESC Power Pads
Batteriespannungssensor: 1:10 (Maßstab 1100 in INAV, BATT_VOLT_MULT 11.0 in ArduPilot)
Aktueller Senor: 132A, 3,3V ADC (Skala 250 in INAV, 40 A/V in ArduPilot)
BEC 5V Ausgang

Entwickelt für Fluglotse, Empfänger, OSD, Kamera, Summer, 2812 LED_Strip, Summer, GPS-Modul, AirSpeed
Dauerstrom: 2 Ampere, max. 3A
BEC 9V /12V Ausgang

Entwickelt für Videosender, Kamera, Kardanring usw.
Dauerstrom: 2 Ampere, max. 3A
12V Option mit Jumper Pad
BEC Vx Ausgang

Entwickelt für Servos
Spannung einstellbar, 5V Standard, 6V oder 7,2V über Steckbrücke
Dauerstrom: 8 Ampere, max. 10A
BEC 3.3V Ausgang

Entwickelt für Baro / Kompass Modul und Spektrum RX
Linearregler
Dauerstrom: 200mA
Physikalisch

Montage: 30,5 x 30,5 mm, Φ4mm mit Ösen Φ3mm

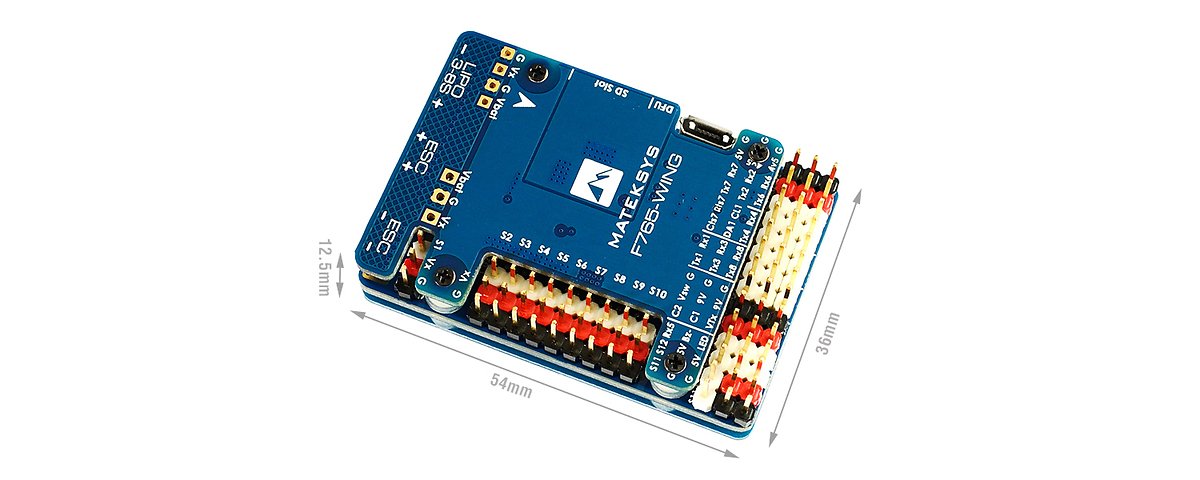

Abmessungen: 54 x 36 x 13 x 13 mm
Gewicht: 26g

Bestellnummer MAT-F765-WING
EAN 4260449987157
Hersteller Matek Systems

3 Kundenmeinungen

4.67
Jun 2020

DrFrantic77

Formfaktor ist nicht quadratisch wie bei einer typischen FC, aber das stört im Wing nicht. Macht genau was sie soll und noch mehr. Läuft ohne Probleme unter INAV. DrFrantic77 - team #bckflp

Apr 2021

Giuseppe Di Lillo

Ottima la fc ottimo il venditore sono molto felice

May 2021

Max

Die Beschreibung auf der Website von Matek ist perfekt. Wer genau so lötet wie auf der Website beschrieben, erhält was man sich erwartet. Einzig eine Dokumentation zur verdrahtung mit CRSF kompatiblen VTXs ist nicht vorhanden. Man kann aber auch Smartaudio verwenden. Weiteres Manko: wer die Unterseite des FC verklebt oder beim einbau verdeckt, kommt nicht an die schrauben und kann somit auch den FC nicht entnehmen. Warum der FC (die drei Platten) von oben und unten verschraubt sein muss, verstehe ich nicht. Gutes Produkt, schnelle Lieferung.
