Lumenier LUX H7 HD Ultimate FC Flight Controller

Der Artikel ist nicht mehr erhältlich.
  • 189,90 € *

Lumenier LUX H7 HD Ultimate FC Flight Controller

Produktbeschreibung

Lumenier LUX H7 HD Ultimate FC Flight Controller

Der Lumenier LUX H7 HD Ultimate Flight Controller ist der bisher fortschrittlichste und leistungsstärkste Flight Controller von Lumenier! Er verwendet einen extrem schnellen H7-Prozessor zusammen mit hochwertigen Hardware-Komponenten. Entfesseln Sie die Fähigkeiten Ihrer Cinema (Cine-Lifter) Drohne oder Ihres FPV Racing Quadcopters mit dem Lumenier LUX H7 Ultimate Flight Controller. Der LUX H7 ist vollgepackt mit Features wie Dual-Gyros, Dual 4in1-EC-Steckern, 13 PWM-Ausgängen, Dual-Kamera-Unterstützung, BEC 9V-Stromversorgung für DJI Air-Geräte, Blackbox-Logging und vielem mehr!

Der LUX H7 baut auf den besten Eigenschaften seines Vorgängers F7 auf und verbessert die Hardwarekomponenten und das Layout weiter. Sie erhalten unglaubliche 7x dedizierte UART-Ports mit eingebauter Invertierung für Peripheriegeräte, zusammen mit einem SD-Card-Slot für praktisch unbegrenztes Datenlogging. Darüber hinaus kann der LUX H7 bis zu 13 PWM-Signale auf einmal verarbeiten! Das bedeutet, dass er problemlos einen Octo-Copter, X8 oder etwas noch Kreativeres mit bis zu 13 PWM-Ausgängen unterstützen kann. Acht dieser Ausgänge sind Plug-and-Play-fähig mit dualen 4in1 ESC-Anschlüssen direkt am Flugregler. Dual 4in1 ESC Stacks + FC ist jetzt super einfach und sauber mit der Plug-and-Play-Konfiguration.

Das integrierte BetaFlight OSD macht es super einfach, wichtige Informationen auf Ihrem FPV-Display anzuzeigen, wie z.B. Akkuspannung, Flugzeit, Warnungen, RSSI, intelligente Audiofunktionen und mehr. Sie möchten lieber digital fliegen? Kein Problem, geben Sie die OSD-Daten einfach über einen offenen UART aus, wie z.B. den integrierten TX3/RX3 auf dem Plug-and-Play-Kabelbaum für die DJI FPV Air Unit.

Die Funktionen sind noch lange nicht alles! Der LUX H7 ist in der Lage, 2 analoge Kamerasignale zu verarbeiten, mit einer eingebauten Umschaltfunktion. Dies bedeutet, dass Sie 2 Kameras gleichzeitig betreiben können und einen Schalter über die PINIO-Funktion in Betaflight zuweisen können, um zwischen den 2 Feeds durch Umlegen eines Schalters zu wechseln. Die Installation einer Front- und Rückkamera war noch nie so einfach!

Waren Sie schon einmal in einem FPV-Rennen, in dem Sie Ihr Quad anschließen müssen, aber Sie wollen kein FPV-Signal ausstrahlen, um Ihre Freunde aus der Luft zu holen? Oder wie wäre es, wenn Sie abstürzen und Ihr VTX vor dem Verbrennen in der heißen Sonne retten müssen? Mit dem LUX H7 können Sie Ihren VTX über einen Schalter an Ihrem Funkgerät ein- oder ausschalten! Der LUX verfügt über ein integriertes reguliertes 3A 9V Power Pad, das für die Stromversorgung Ihres Videosenders (wie DJI FPV Air Unit) entwickelt wurde. Mit Hilfe der PINIO-Ressource können Sie dieses Pad einem Schalter an Ihrem Funkgerät zuweisen und so die Stromquelle für Ihren Videosender fernsteuern.

Quad- und FPV-Piloten mit großer Reichweite werden auch das Lumenier LUX H7 lieben. Er verfügt über alle Funktionen, die Sie benötigen, um die Vorteile der großen Reichweite und der autonomen Flugtechnologie voll auszuschöpfen. Der LUX H7 verfügt über ein integriertes Barometer, ein Buzzer-Pad, ein I2C-Pad, Ardupilot-Unterstützung, iNAV-Unterstützung (in Kürze), GPS/Kompass-Pads und bis zu 13 PWM-Eingänge S1-S12 +LED für eine Vielzahl von Servo- und Motorsteuerungen.

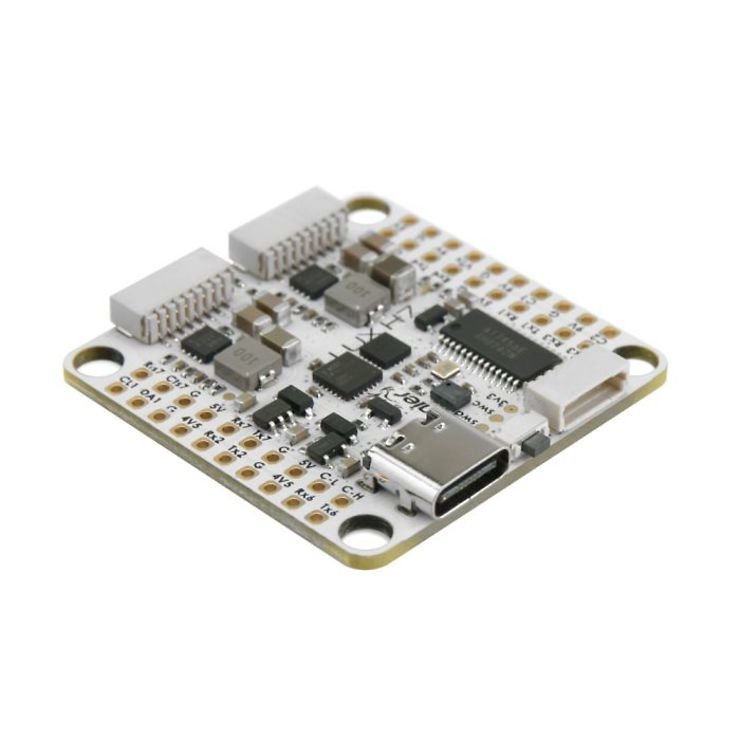

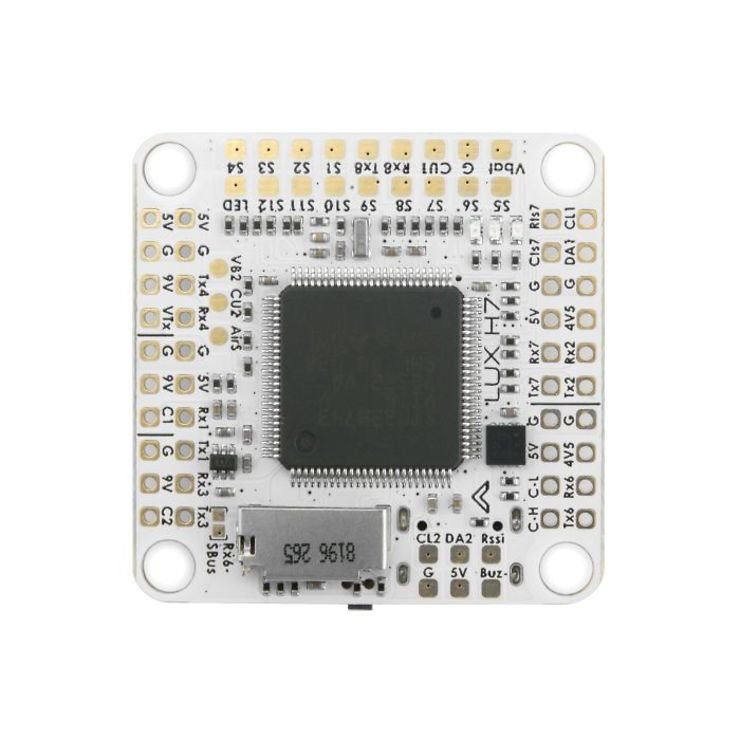

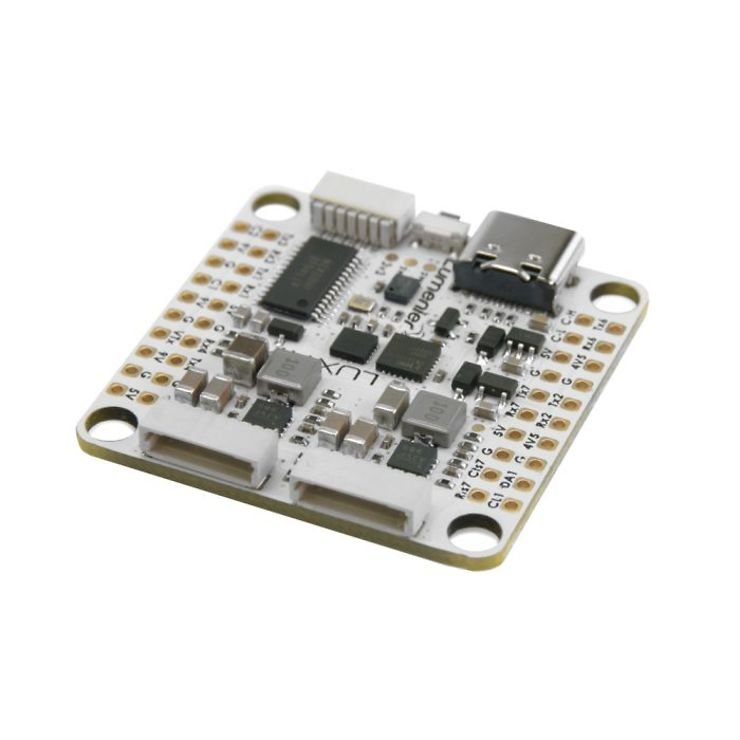

Das Lumenier LUX H7 Ultimate ist eine sehr flache Platine, die auf vielfältige Weise montiert werden kann. Die Signalkabel können direkt an die Breakout-Pads gelötet werden, um Größe und Gewicht zu sparen, oder man verwendet die mitgelieferten Plug-and-Play-Kabel. Die LUX unterstützt PPM oder seriellen RX (einschließlich FrSky, S.BUS, DSMX, etc.).

Features

  • MCU: STM32H743VIT6, 480MHz , 1MB RAM, 2MB Flash
  • IMU: MPU6000 (SPI1) & ICM20602 (SPI4)
  • Baro: Infineon DPS310 (I2C2)
  • OSD: AT7456E (SPI2)
  • Blackbox: MicroSD-Kartensockel (SDIO)
  • 7x UARTs (1,2,3,4,6,7,8) mit eingebauter Invertierung.
  • 13x PWM-Ausgänge (einschließlich "LED"-Pad)
  • 2x I2C-Anschlüsse
  • 1x CAN-Bus
  • 6x ADC
  • USB Typ-C (USB2.0)
  • 2x JST-SH1.0_8pin Anschluss für 4in1 ESC
  • 1x JST-SH1.0_8pin Anschluss für DJI FPV Air Unit
  • Schalter für Dual-Kamera-Eingänge
  • 9V ON/OFF Schalter
  • Vbat Eingang: 6~36V (2~8S LiPo)
  • BEC 5V 2A fortlaufend (Max.3A)
  • BEC 9V 2A fortlaufend (Max.3A)


Spezifikationen

  • Hochwertiges, vergoldetes PCB
  • USB-C-Anschluss für die Programmierung
  • Abmessungen: 36x36x6mm (einschließlich USB in der Höhe)
  • Befestigungslöcher: 30,5mm im Quadrat zur Mitte der Löcher
  • Gewicht: 7g

Firmware-Ziele

  • BetaFlight: MATEKH743 (v4.3 und höher)
  • ArduPilot: MATEKH743
  • iNav: MATEKH743

Abmessungen

  • Montage: 30,5 x 30,5mm, Φ4mm mit Ösen Φ3mm
  • Abmessungen: 36 x 36 x 5 mm

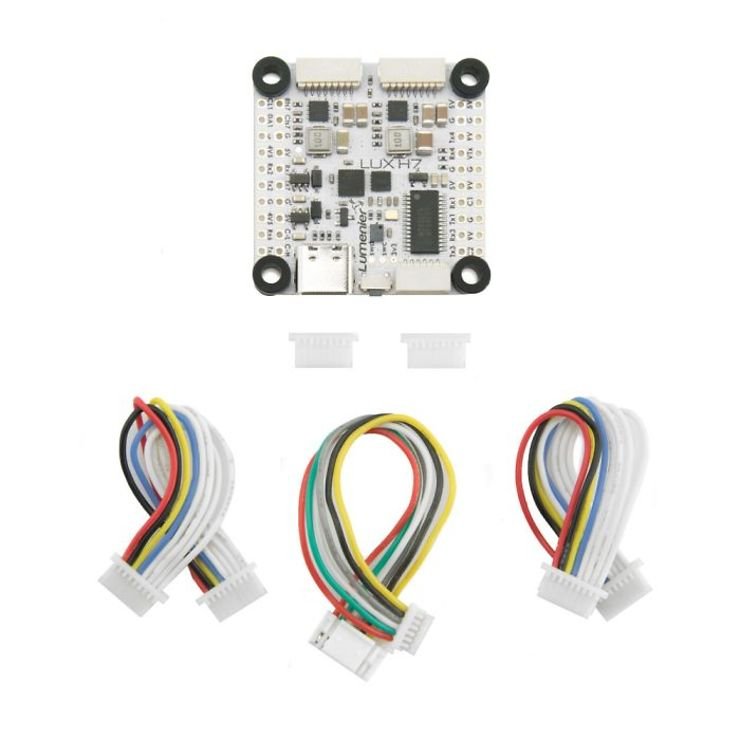

Inhalt

  • 1x Lumenier LUX H7 HD Ultimate Flugregler

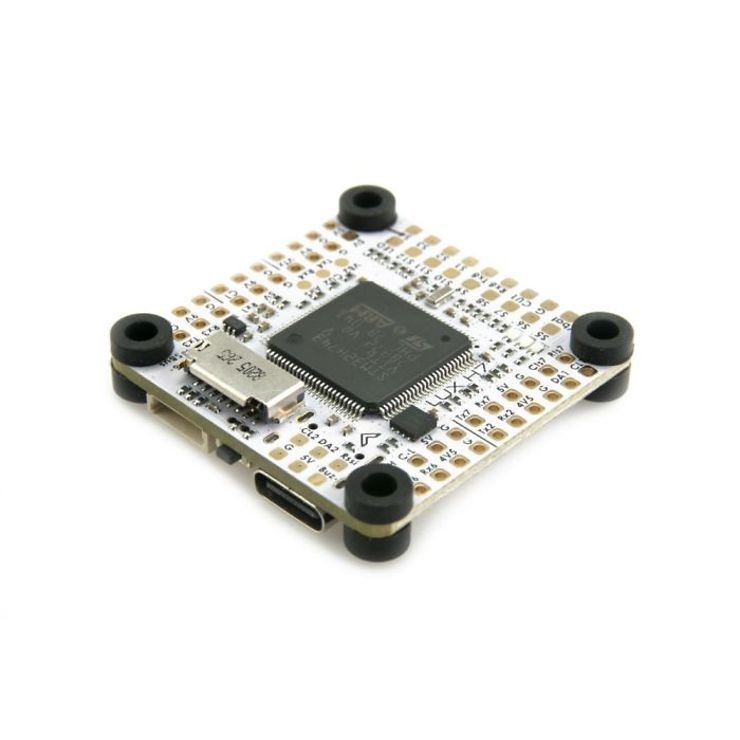

  • 4x Anti-Vibrations-Silikondichtungen (für M3-Schrauben, vorinstalliert, 6mm Gesamthöhe)
  • 2x 8pin micro JST-SH 6cm Kabel (für ESCs) + 2x extra 8pin micro JST-SH Stecker
  • 1x 6pin micro JST-SH auf JST-GH 8cm Kabel (für DJI Air Unit)
Bestellnummer GET-15858
EAN 4260691176439
Hersteller Lumenier
