Lumenier LUX F4 HD Ultimate FC Flight Controller

Produktbeschreibung

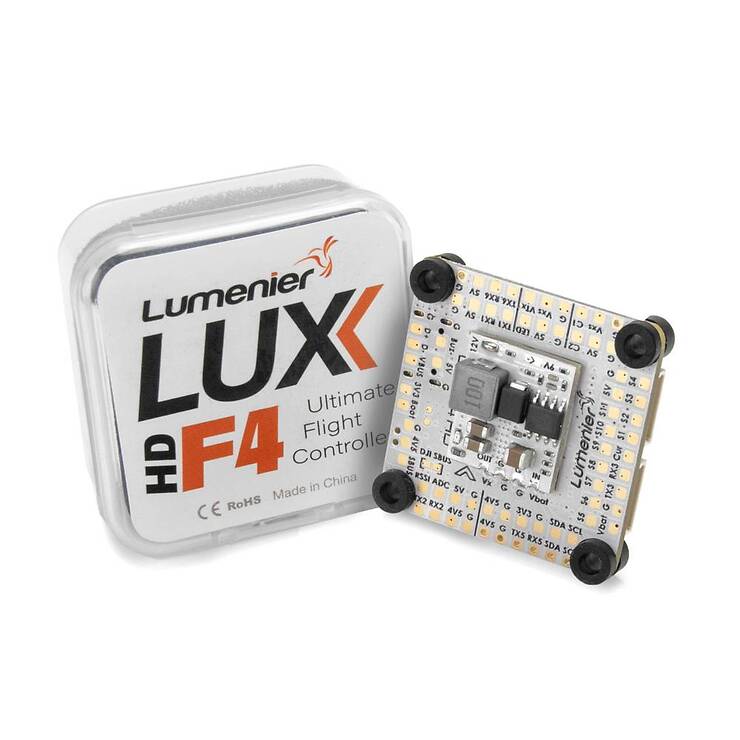

Lumenier LUX F4 HD Ultimate FC Flight Controller

Der Lumenier LUX F4 HD Ultimate Flight Controller ist ein fortschrittlicher und leistungsstarker Flugcontroller von Lumenier. Er verwendet einen schnellen und zuverlässigen F4-Prozessor zusammen mit hochwertigen Hardware-Komponenten. Entfesseln Sie die Fähigkeiten Ihrer Cinema (Cine-Lifter) Drohne oder Ihres FPV Racing Quadcopters mit dem Lumenier LUX F4 Ultimate Flight Controller. Der LUX F4 ist vollgepackt mit Features wie einem Anschluss für das DJI HD System, IMU ICM42688-P der 3. Generation, zwei Plug-and-Play 4in1 ESC Ports, 12x PWM Ausgänge, Barometer, OSD, 6x UARTs, 9-16V BEC, zwei analoge Kameraeingänge, einfaches Lötlayout und vieles mehr!

Der LUX F4 baut auf den besten Eigenschaften seiner Vorgänger auf und verbessert die Hardwarekomponenten und das Layout weiter. Sie erhalten unglaubliche 6x dedizierte UART-Ports zusammen mit einem Onboard-Speicher für Black-Box-Datenlogging. Darüber hinaus kann der LUX F4 bis zu 12 PWM-Signale auf einmal verarbeiten! Das bedeutet, dass er problemlos einen Octo-Copter, X8 oder etwas noch Kreativeres mit bis zu 12 PWM-Ausgängen unterstützen kann. Acht dieser Ausgänge sind Plug-and-Play-fähig mit dualen 4in1 ESC-Anschlüssen direkt am Flugregler. Dual 4in1 ESC Stacks + FC ist jetzt super einfach und sauber mit der Plug-and-Play-Konfiguration.

Das integrierte BetaFlight OSD macht es super einfach, wichtige Informationen auf Ihrem FPV-Display anzuzeigen, wie z.B. Akkuspannung, Flugzeit, Warnungen, RSSI, intelligente Audiofunktionen und mehr. Sie möchten lieber digital fliegen? Kein Problem, geben Sie die OSD-Daten einfach über einen offenen UART am Plug & Play-Kabelbaum für die DJI FPV Air Unit aus.

Die Funktionen hören damit nicht auf! Der LUX F4 ist in der Lage, 2 analoge Kamerasignale zu verarbeiten, mit einer eingebauten Umschaltfunktion. Dies bedeutet, dass Sie 2 Kameras gleichzeitig betreiben können und einen Schalter über die PINIO-Funktion in Betaflight zuweisen können, um zwischen den 2 Feeds durch Umlegen eines Schalters zu wechseln. Die Installation einer Front- und Rückkamera war noch nie so einfach!

Waren Sie schon einmal in einem FPV-Rennen, wo Sie Ihr Quad anschließen müssen, aber Sie wollen kein FPV-Signal senden, um Ihre Freunde aus der Luft zu holen? Oder wie wäre es, wenn Sie abstürzen und Ihr VTX vor dem Verbrennen in der heißen Sonne retten müssen? Mit dem LUX F4 können Sie Ihren VTX über einen Schalter an Ihrem Funkgerät ein- oder ausschalten! Der LUX verfügt über ein integriertes 3A 9-16V reguliertes Powerpad, das für die Stromversorgung Ihres Videosenders (wie DJI FPV Air Unit) entwickelt wurde. Mit Hilfe der PINIO-Ressource können Sie dieses Pad einem Schalter an Ihrem Funkgerät zuweisen und so die Stromquelle für Ihren Videosender fernsteuern.

Quad- und FPV-Piloten mit großer Reichweite werden auch das Lumenier LUX F4 lieben. Er verfügt über alle Funktionen, die Sie benötigen, um die Vorteile der großen Reichweite und der autonomen Flugtechnologie voll auszuschöpfen. Der LUX F4 verfügt über ein integriertes Barometer, Buzzer-Pad, I2C-Pad, Ardupilot-Unterstützung, iNAV-Unterstützung, GPS/Kompass-Pads und bis zu 12 PWM-Eingänge für eine Vielzahl von Servo- und Motorsteuerungen.

Das Lumenier LUX F4 Ultimate ist eine sehr flache Platine, die auf vielfältige Weise montiert werden kann. Die Signalkabel können direkt an die Breakout-Pads gelötet werden, um Größe und Gewicht zu sparen, oder man verwendet die mitgelieferten Plug-and-Play-Kabel. Die LUX unterstützt PPM oder seriellen RX (einschließlich FrSky, S.BUS, DSMX, etc.).



Features

  • STM32F405 hat 1MB Flash und kann ArduPilot/INAV/BetaFlight ausführen
  • InvenSense der 3. Generation IMU ICM42688-P
  • 9-60V(3~12S LiPo) breite Eingangsspannung und Spannungsmessung. und ein 9~16V BEC für DJI OSD oder analog VTX.
  • 8Motoren+3Servos im INAV/BF-Multirotor-Mixer.
  • 2x SH1.0_8pin Anschluss für PnP mit 2x 4in1 ESC
  • 1x SH1.0_6pin Anschluss für PnP mit HD System (Caddx Vista & Air Unit)
  • USB-Pin-Breakout für den Anschluss an einen externen USB-Adapter.



Spezifikationen

  • MCU: STM32F405RGT6
  • IMU: ICM42688-P
  • OSD: AT7456E, DJI OSD
  • Baro: SPL06-001 (I2C)
  • Blackbox: 16M-Byte Flash-Speicher
  • 6x UARTs, 1x Softserial_Tx Option
  • 12x PWM Ausgänge (8x Dshot)
  • 1x I2C
  • 4x ADC (VBAT, Strom, RSSI, Fluggeschwindigkeit)
  • 2x PINIO
  • 2x SH1.0_8pin Anschluss für 4in1 ESC
  • 1x SH1.0_6pin Anschluss für HD System (Caddx Vista & Air Unit)
  • 3x LEDs für FC STATUS (Blau, Grün) und 3.3V Anzeige (Rot)


Stromversorgung

  • Eingang: 9~60V (3~12S LiPo)
  • BEC: 5V 1.5A
  • BEC: Vx, 9~16V/1~2A (3S IN/9V 2A, 4S IN/12V 2A, 6S IN/16V 2A, 8S IN/16V 1.5A, 12S IN/16V 1A)
  • Akku-Spannungssensor: 1K:20K (INAV-Skala 2100, BF-Skala 210)
  • Kein Stromsensor eingebaut, unterstützt externen Stromsensor von PDB/4in1



Maße

  • Montage: 30,5 x 30,5mm, Φ4mm mit Ösen Φ3mm
  • Abmessungen: 36 x 36 x 5 mm (9 mm maximale Höhe einschließlich Reglerplatine)
  • Gewicht: 8,5g



Inhalt

  • 1x Lumenier LUX F4 HD Ultimate Flugsteuerung
  • 1x Verbindungskabel-Set
Bestellnummer GET-18131
EAN 4260691177252
Hersteller Lumenier
