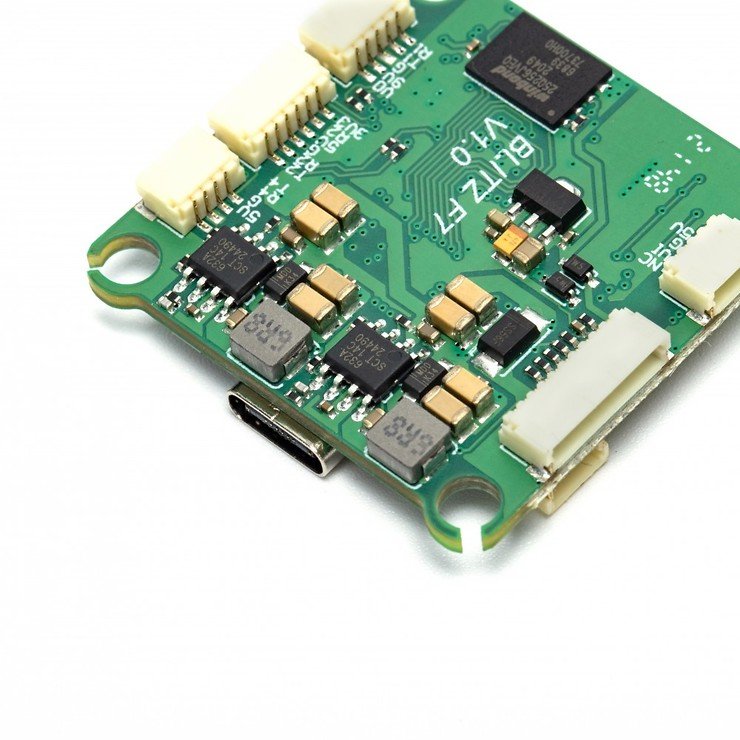

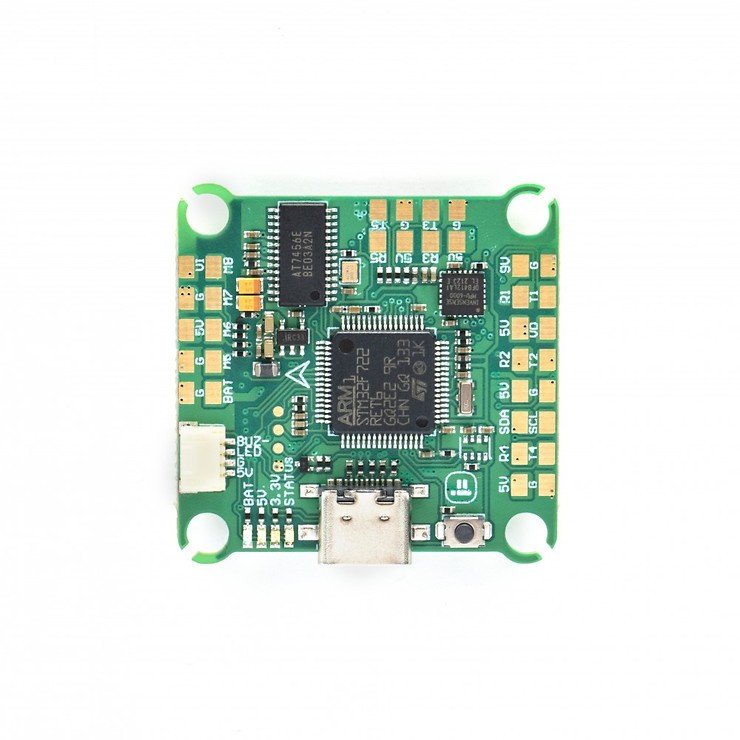

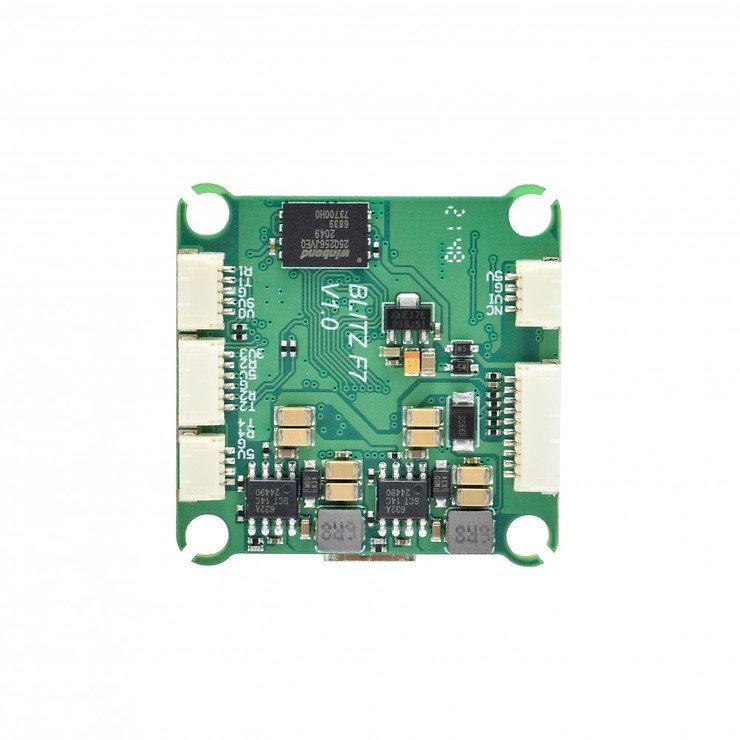

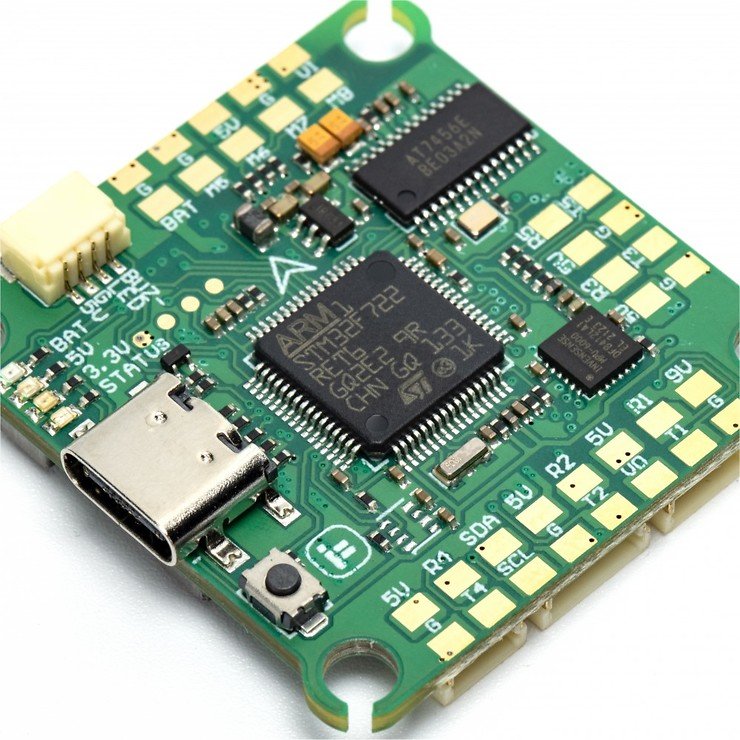

iFlight FPV BLITZ F7 V1.1 FC Flight Controller

iFlight FPV BLITZ F7 V1.1 FC Flight Controller

Produktbeschreibung

 iFlight FPV BLITZ F7 V1.1 FC Flight Controller

- Verbessertes Schaltungsdesign, bessere Komponenten und geringeres elektrisches Rauschen!

- DJI HD VTX-Anschluss (Plug-and-Play / kein Löten erforderlich)

- FC-Anzeige-LEDs für visuelle Fehlersuche

- Mit LC-Filter

Changelog:

- 2022/Feb: Version aktualisiert auf V1.1

Spezifikationen:

• MCU: STM32 F722
• Kreisel: BMI270
• Barometer: DPS310
• OSD-Chip: AT7456E
• Flash: 32MB (Blackbox-Flash)
• UARTS: 6
• Motor-Ausgänge: 4x (SH1.0 Anschluss)
• I2C seriell: SDA / SLA-Anschlüsse
• Smartaudio / IRC Tramp VTX Protokoll unterstützt
• LED-Steuerung: Ja
• Piepser-Pad: Ja
• Firmware Ziel: IFRC-IFLIGHT_BLITZ_F722
• Einbaumuster: 30,5*30,5mm / 4mm PCB-Lochdurchmesser
• Abmessungen: 36,5*35 mm
• Gewicht: 7.8g
• BEC: 5V 2.5A

Verdrahtungsvorschlag:

- UART 1 für VTX HD / Analog

- UART 2 für einen Receiver

- UART 3/4/5 für GPS oder andere Sensoren, die eine serielle Schnittstelle benötigen

- UART 6 für ESC-Telemetrie

Inhalt

• 1 x BLITZ F7 V1.1 Flugregler
• 1x SH1.0 - 5pin Anschluss für HD VTX/Analog VTX&CAM (R1/T1/G/9V/VO)
• 1x SH1.0 - 10poliger Stecker für ESC (R6/CUR/M4/M3/M2/M1/BAT/BAT/G/G)
• 1x SH1.0 - 6poliger Anschluss für jeden Empfänger oder DJI（3V3/R2i/5V/G/R2/T2）
• 1x SH1.0 - 4Pin Anschluss GPS (T4/R4/G/5V)
• 1x SH1.0 - 4Pin-Stecker LED & Piepser (5V/G/VI/NC)
• 1x Satz Silikon-Tüllen
