Produktbeschreibung

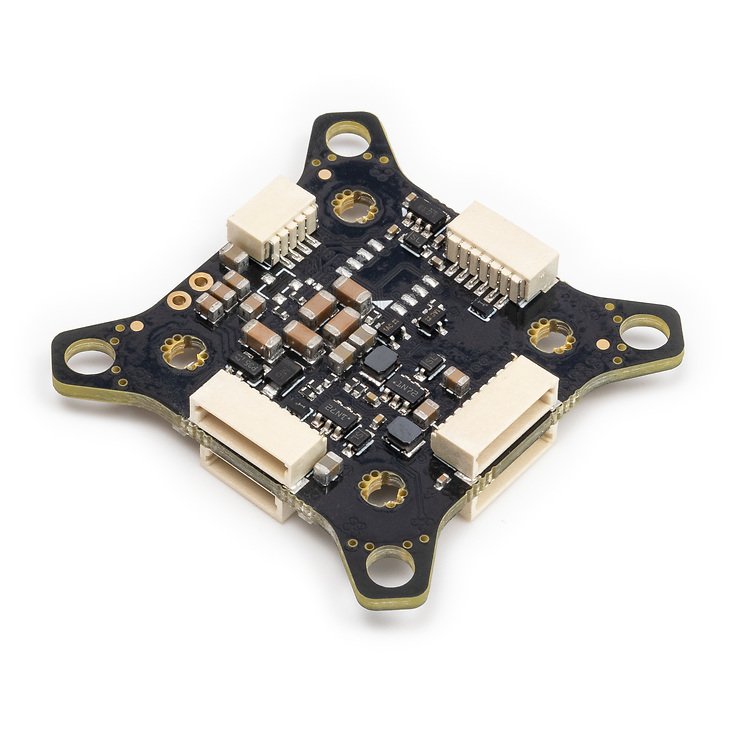

FETtec FC G4 KISS N v1.7 Flight Controller

Die "N"-Version des FETtec FC G4 ist ein hochmodernes Flugsteuerungssystem für FPV-Drohnen. Im Vergleich zur Standardversion bietet sie einzigartige Funktionen und Flexibilität. Mit dem neuesten STM32G473 Prozessor und einem Gyro IIM-42652 SPI bietet die FC-G4-N herausragende Leistung und Stabilität.

Die FC-G4-N ist für eine Versorgungsspannung von 6-27V (2S-6S Lipo) ausgelegt und verfügt über zwei integrierte BECs mit je 2A. Sie bietet auch einen 5V BEC für den Empfänger (RX) und einen konfigurierbaren 5V/16V BEC für den VTX (Video Transmitter) mit der Möglichkeit des Anschlusses an ein FETtec OSD Board für die Nutzung analoger Systeme.

Zusätzlich zu den verbesserten Schutzfunktionen für die IO-Anschlüsse des Mikrocontrollers bietet die FC-G4-N Anschlussmöglichkeiten für ESCs, VTX, Kamera und OSD der digitalen Systeme über verschiedene Stecker. Es stehen auch 5 UART-Schnittstellen zur Verfügung. Die FC-G4-N unterstützt eine Vielzahl von ESC-Protokollen wie PWM, Oneshot125, Oneshot42, Dshot150/300/600/1200/2400 und FETtec Onewire.

Spezifikationen

• Neuester STM32G473 Prozessor
• 180 MHz + Math Accelerator
• Gyro IIM-42652 SPI
• Ausgelegt für 6-27V Versorgungsspannung (2S-6S Lipo)
• 2x onboard BEC (2A jeweils)
• 5V BEC für RX
• 5V/16V BEC für VTX (konfigurierbar und real Pit*)
• Improved IO protection
• 2x 8-Pin-Stecker für lötfreie ESC-Verbindung (Stecker 1: ESC Signal 1-4, Telemetrie, VCC, GND; Stecker 2: ESC Signal 5-8, Telemetrie, VCC, GND)
• 1x 8-Pin-Stecker für lötfreie Verbindung zu VTX, Kamera und OSD der digitalen Systeme (real Pit* VCC, GND, Video in, Video out, BEC 5V/16V, VCS/TX3, RX3)
• 2x 6-Pin-Stecker für Serials (RX1, TX1, 3.3V, VCC, 5V, GND; RX3, VCS/TX3, RGB LED, VCC, 5V, GND)
• 1x 4-Pin-Stecker für Receiver (Signal, TLM, 5V, GND)
• 5 UART-Schnittstellen (UART 1 frei, UART 2 belegt durch Receiver, UART 3 frei, UART 4 frei, UART 5 belegt durch ESCs/TLM/Onewire)
• 4 ESC Lötpads (Signal/GND) an jeder Ecke
• Buzzer-Pads
• 4 RGB-LEDs (Farbe wählbar)
• Unterstützte ESC-Protokolle: PWM, Oneshot125, Oneshot42, Dshot150/300/600/1200/2400, FETtec Onewire
• FETtec Alpha FC Firmware (KISS FC Firmware flashbar)
• Steckertyp: JST-SH-1mm
• *Real Pit-Mode: Versorgungspad schaltbar

Abmessungen:

• Maximales Außenmaß: 37,2 x 37,2 mm, ohne Befestigungslaschen 30 x 30 mm
• Anordnung der Befestigungslöcher: 20 x 20 mm mit M2 Befestigungslöchern (vergrößerbar zu M3), 30 x 30 mm mit M3 Befestigungslöchern
• 30 x 30 mm Befestigungslochlaschen sind entfernbar, um die Gesamtgröße der FC zu reduzieren
• Höhe: 7,9 mm
• Gewicht: 5,37 g

Firmware:

• FETtec Alpha FC Firmware (KISS FC Firmware flashbar)

Lieferumfang:

• 1x FETtec FC G4-N v1.7
• 1x offenes 8-Pin-Kabel (einseitig JST-Stecker)
• 1x offenes 6-Pin-Kabel (einseitig JST-Stecker)
• 1x offenes 4-Pin-Kabel (einseitig JST-Stecker)

*Real Pit-Mode: Versorgungspad schaltbar

Entdecken Sie die Leistung und Flexibilität der FETtec FC G4-N und optimieren Sie Ihr FPV-Erlebnis!
