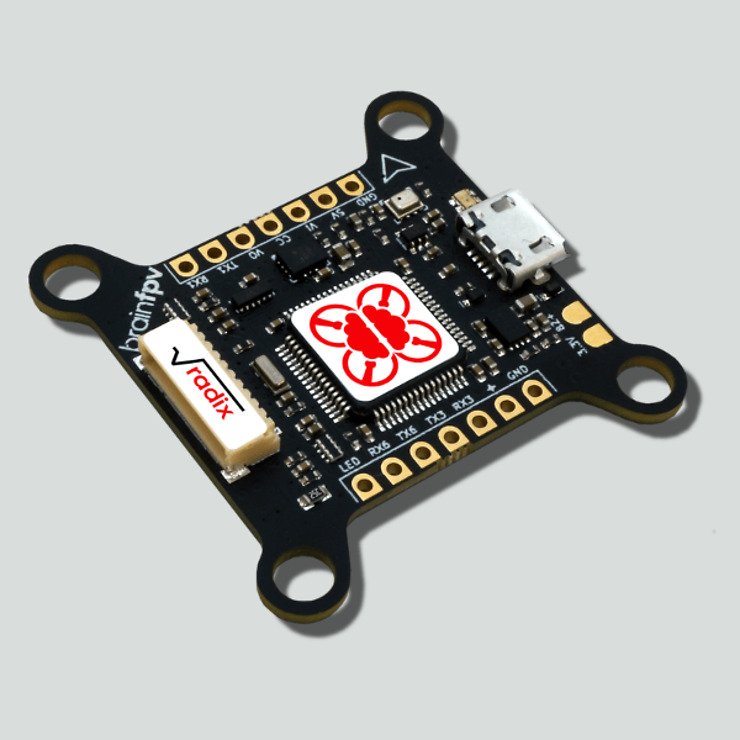

BrainFPV Radix F4 FC mit OSD

Der BrainFPV F4 Flight Controller mit OSD von Radix arbeitet mit dem aktuell schnellsten STM32 F4 Prozessor mit 180 MHz. Hierdurch wird eine unglaublich gute Flugperformance mit dem Racecopter ermöglicht. Selbst für Longrange-Piloten zahlt sich der Flight Controller aus, denn BrainFPV das integrierte Barometer mit an Bord gepackt. Der Flight Controller bietet nicht nur die Möglichkeit, sich über Stecker mit dem Regler zu verbinden, sondern auch die Option sich über einzelne Lötkontakte auf der Unterseite eine Verbindung aufzubauen. Ein weiterer Vorteil ist die Verbindung der FPV Kamera, um direkt auf dem Feld mit dem Copter Einstellungen vorzunehmen. Ein cooles weiteres Feature ist die Möglichkeit das eigene Logo im OSD Modus mit nur einem einzigen Klick anzeigen zu lassen. Durch die kompakte und übersichtliche Bauweise des BrainFPV Radix F4 FC mit OSD gelingt der Zusammenbau spielend einfach und mögliche Baufehler werden reduziert für ein perfektes Ergebnis des Flight Controllers für die Drohne. Zahlreiche Extras, wie das integrierte grafische Barometer, 3D-OSD-Support oder ein eingeblendeter Horizont erhöhen den Funfaktor!

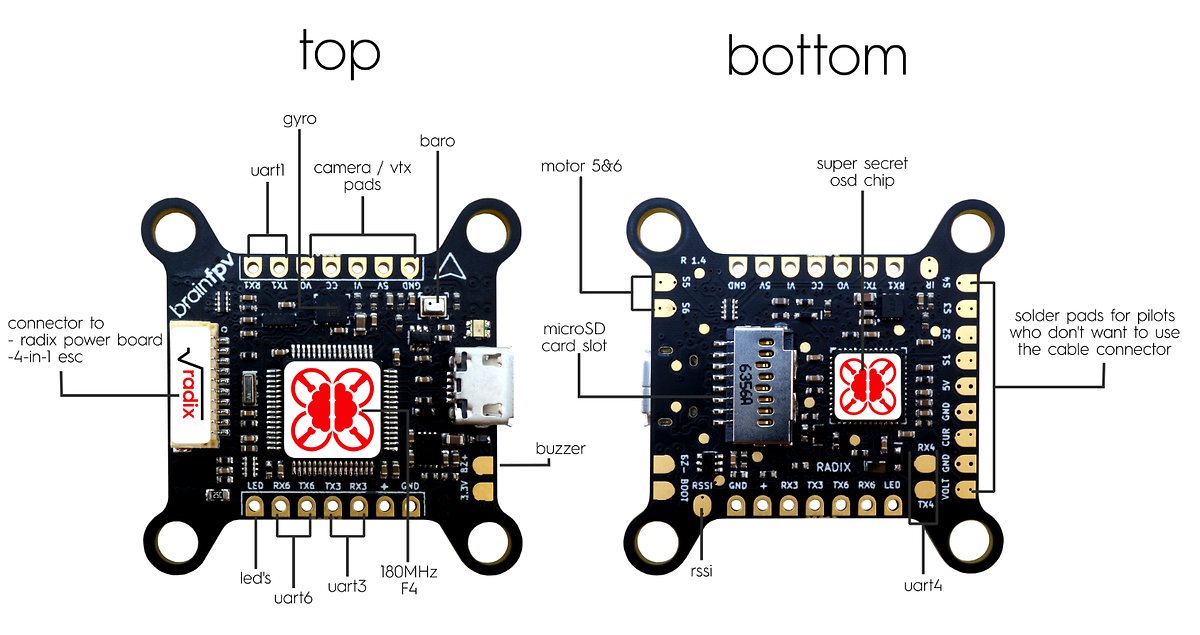

Technische Spezifikationen

• Prozessor:  STM32F446RET6, Coretx-M4, 32 Bit, 180 MHz, 128 KB RAM, 512 KB Flash
• IMU:  Bosch Sensortec BMI160 mit 3,2 kHz arbeitet mit SPI
• Barometer:  Bosch Sensortec BMP280 arbeitet mit SPI
• OSD:  PAL / NTSC, automatische Erkennung, einstellbare s/w-Ebenen bei voller Auflösung (vollständiger Betaflight OSD-Support mit weiteren grafischen Funktionen; Support für Side-by-Side-3D bei Verwendung mit einer 3D-FPV-Camera)
• Speicher:  MicroSD-Slot für das Protokoll der Drohne
• Motorausgänge: es werden bis zu 6 Ausgänge mit DSHOT (150/300/600/1200) und OneShot unterstützt
• Empfänger: PPM, S.Bus (inclusive Invertrer), DSM, HoTT, SRXL, CSRF, FPort ready
• Telemetrie Support:  FrSKY-Smart-Port, FrSKY-Sensor-Hub, HoTT-Telemetrie, SRXL, CSRF, FPort-fähig;eEingebauter Inverter für FrSKY- Telemetrie
• Serielle Ports: 4 vollständige serielle Ports (UARTs). UART3 und UART6 verfügen über Inverter für S.Bus und SmartPort Telemetrie. Inverter werden automatisch für maximale Flexibilität aktiviert und deaktiviert.
• RGB-LEDs: LED-Ausgang
• Kamerasteuerung:  Ausgang für den Zugriff auf das OSD der Kamera (On Screen Display)
• IR Emitter:  Ausgang für infrarotbasierte Zeitnahmesysteme über Protokolle, wie I- Lap, Trackmate (benötigt externe IR LED und Treiber)
• Buzzer Port:  5V Ausgang für Buzzer mit einer Stärke von 100 mA Maximum
• Analoge Eingänge:  Voltsensor bis zu 35 V, Strom und RSSI-Eingänge (max. 3,3 V)
• Power:  4,5 V bis 5,5 V, 120 m
• Maße:  37 mm x 37 mm, 30,5 mm Lochabstand
• Gewicht: 6 g

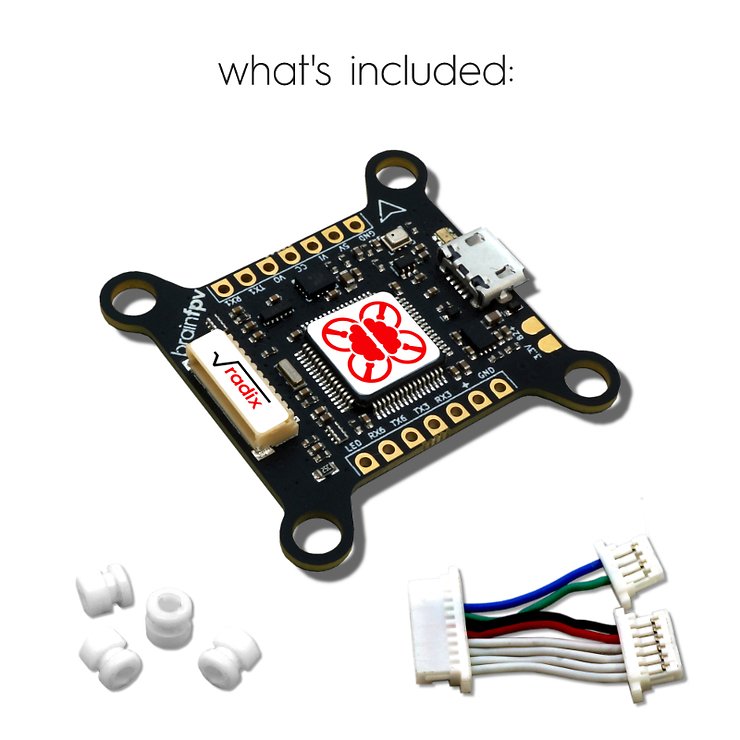

Lieferumfang

• 1 x Radix F4 Flight Controller
• 4 x Soft Mount Gummis

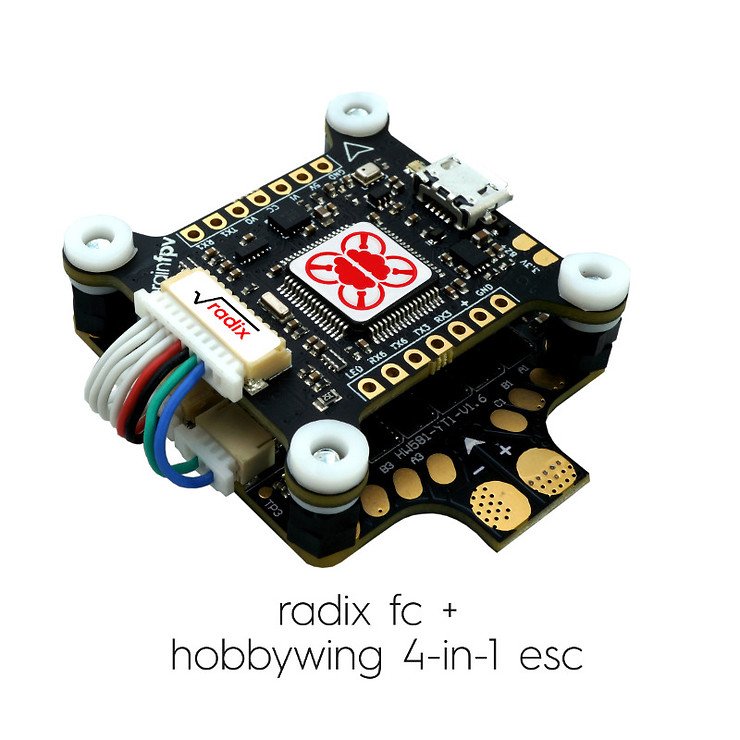

• 1 x Verbindungskabel (direkte Verbindung zum Hobbywing 4in1 ESC)
