Produktbeschreibung

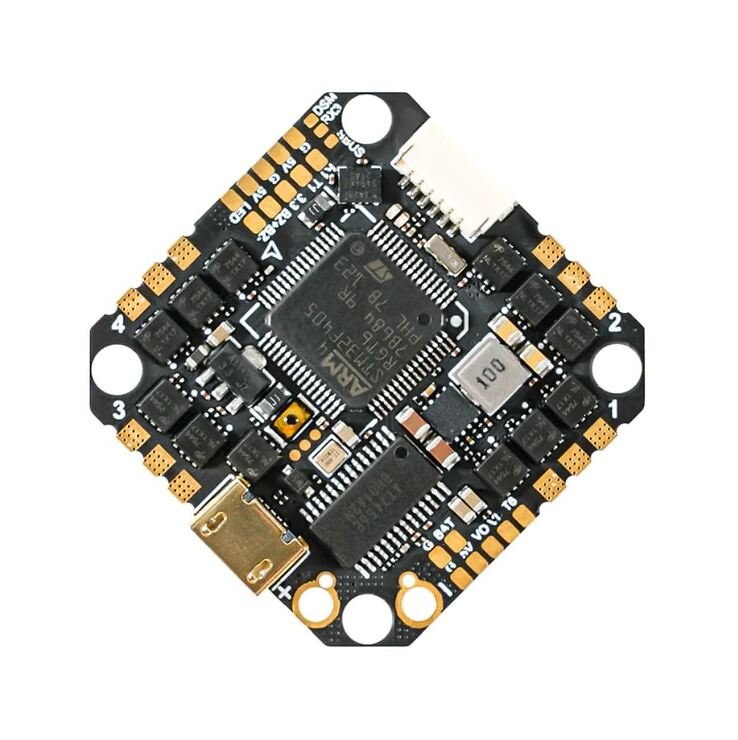

BETAFPV F405 V5 4S Brushless Flight Controller AIO FC 20A BLHeli

Basierend auf dem F405 2-4S 20A Brushless Flight Controller V4, verwendet der F405 4S 20A Toothpick Brushless Flight Controller V5 einen neuen ICM42688 Gyro- und ESC-Chip, der mit BLUEJAY ESC-Firmware ausgeliefert wird, so dass er bidirektionalen D-Shot unterstützt. Zusätzlich zu den Plug&Play-Anschlüssen für den Empfänger und den HD Digital VTX wie bei der V4-Platine wurde die V5-Platine mit einem rationellen Layout versehen, um das Löten zu erleichtern und zu verhindern, dass das Lötzinn zu einem anderen Pad springt und Komponenten kurzschließt.

Features

• Die Flugsteuerungsplatine hat nicht nur ein rationelles Layout, sondern ist auch mit größeren Lötpads ausgestattet. So ist es für Piloten sehr einfach, externe Elektronik anzulöten.
• Der Flugregler kann dank hochwertiger MOSFETs einen Dauerstrom von 20A und einen Spitzenstrom von 25A verarbeiten.
• Das direkte Anlöten der Motordrähte an die Lötpads ermöglicht einen geringeren Widerstand für mehr Strom auf den Motoren. Außerdem sind die Lötpads durch dickes Kupfer und einen Kantenbeschichtungsprozess verstärkt, was einen soliden Wert und eine dauerhafte Nutzung gewährleistet.
• Die Belegung der UART-Ports, UART3 für RX, UART4 für HD digital VTX, UART6 für Analog VTX und UART1 für den Ersatzbedarf, ist für Piloten bequemer zu löten.
• Kommen Sie mit einem 25,5 * 25,5 mm whoop Montagemuster, kann dieses Board sowohl die Toothpick Drohne und die Cinematic whoop Quadcopter Rahmen wie Pavo25 und X-Ritter 35 hinzugefügt werden.

Spezifikationen

Flug-Controller

• CPU: STM32F405RGT6
• Sechs-Achsen: ICM42688 (SPI-Anschluss)
• Montagegröße: 25.5*25.5mm (M2 Anti-Vibrations-Gummidämpfer verfügbar)
• FC Firmware: betaflight_4.3.1_BETAFPVF405
• OSD: Eingebautes Betaflight OSD (OSD Chip: AT7456E)
• Empfänger: SBUS/CRSF/DSMX-Empfänger
• BEC: 5V 3A
• Eingebauter Stromsensor

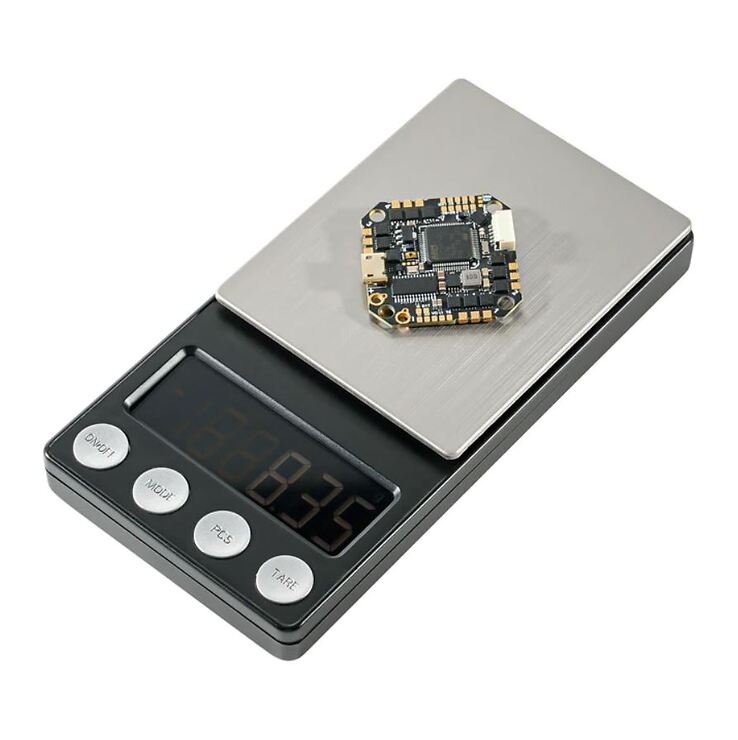

• Gewicht: 8.35g

ESC

• ESC Chip: SILABS EFM8BB21F16G-C
• Unterstützt D-shot150, D-shot300, D-shot600, Oneshot125, Multishot, PWM
• Eingangsspannung: 2S-4S Lipo
• Kontinuierlicher Strom: 20A
• Spitzenstrom: 25A
• Firmware: G_H_20_48_v0.16.HEX (Standard BLUEJAY), BLHeli_S (Optional)

Inhalt

• 1 x F405 4S 20A Toothpick Brushless Flugregler V5 BLHeli_S (ICM42688)
• 1 x Kabel-Pigtail (XT30)
• 1 x 6-Pin-Stecker für Digital VTX
• 1 x 4-Pin-Stecker für RX
• 4 x M2x12-Schrauben
• 8 x M2-Muttern
• 4 x M2 Anti-Vibrations-Gummi-Dämpfer
